Pressix CC 41 - Système de Montage

Rail d'installation MS 41

Application

Pour la construction simple et rapide de traverses, consoles, portiques et cadres de supportage sur chantier ou dans des ateliers de préfabrication.

Tous les rails d'installation 41 peuvent servir également de rails porteurs de guidage pour des tubes en dilatation en y insérant des glissières 41 Sikla.

Fourniture

La plupart des rails sont disponibles en longueurs de 2, 3 ou 6 mètres, en versions simples ou doubles. Les rails doubles préfabriqués en usine sont assemblés par un système de poinçonnage breveté Tox® qui n'entame pas la couche de galvanisation, évitant ainsi tout point potentiel de corrosion.

Assemblage

La réalisation de rails doubles, constitues à partir de 2 rails simples identiques, est également possible sur chantier:

- pour rails perforés type 2: à l'aide de vis 6 pans creux M8 x 16 et d'écrous

Attention: prévoir un raccordement au minimum tous les 250 mm, ainsi qu'à chaque extrémité de chaque rail double assemblé ainsi!

- pour rails perforés types 3 et 4: utiliser les Kits de jumelage KL1 (voir page KL1 pour détails).

Tous les rails 41 disposent de bords intérieurs retournés et crantés, et portent des graduations sur les flancs pour faciliter les mesures et coupes. Ils acceptent la vaste panoplie d'accessoires de pose standardisés et de produits associés Sikla (écrous-rails crantés, Platines WBD, Crampons serre-joints TCS...). L'association en particulier des rails 41 avec les accessoires de montage rapides uniques de Sikla (Blocs et Blocksets 41, équerres et goussets CC, écrous-rails rapides HZ..) apporte des économies considérables en termes de temps de montage et du nombre de pièces à gérer en commande et sur site.

Caractéristiques techniques

Matière:
acier 1.0350 profilé à froid, galvanisé en bande selon DIN EN 10346

Pour de plus amples renseignements: voir les pages suivantes.

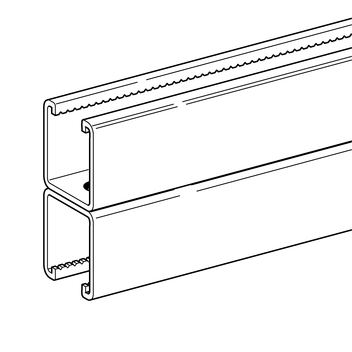

D = rail double

Permissible load with centrical load application PDF | 85.1 KB Permissible load with two point loads PDF | 88.1 KB Permissible load with three point loads PDF | 82.0 KB Permissible load with distributed load PDF | 84.9 KB Slot pattern and measurements PDF | 107.5 KB

Tableaux des valeurs de charge:

Rail d'installation MS 41 - Caractéristiques techniques

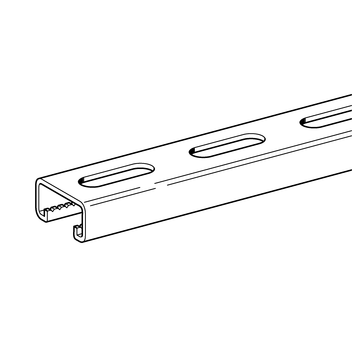

Rail d'installation MS 41/21/1,5
Rail d'installation MS 41/21/2,0
Rail d'installation MS 41/31/2,0
Rail d'installation MS 41/41/2,0
Rail d'installation MS 41/41/2,5
Rail d'installation MS 41/45/2,5
Rail d'installation MS 41/52/2,5
Rail d'installation MS 41/62/2,5

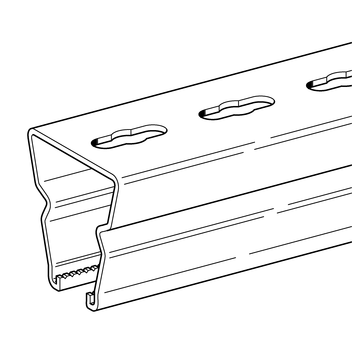

Rail d'installation MS 41-75/65/3,0
Rail d'installation MS 41-75/75/3,0

Homologations



Ce produit à été distingué par le "label de qualité pour fixations de tubes" [Gütezeichen Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655.

* = pas de label de qualité

TypeLongueur
[m]
Poids
[kg/m]
Condit.
[m]
No. article
41/21/1,521,0010 173837
41/21/1,531,003 178202
41/21/1,561,006 173846
41/21/2,021,3410 193686
41/21/2,031,343 193693
41/21/2,061,346 193709
41/31/2,021,5510 198872
41/31/2,061,556 198889
41/41/2,022,0010 193723
41/41/2,032,003 193730
41/41/2,041,974 193891
41/41/2,062,006 193747
41/41/2,522,3410 173909
41/41/2,532,343 173432
41/41/2,562,346 166720
41/45/2,522,4710 193754
41/45/2,562,476 193761
41/52/2,522,6710 193778
41/52/2,562,676 193785
41/62/2,543,134 193907
41/62/2,563,006 193792
41-75/65/3,065,006 173990
41-75/75/3,065,346 173999

41/21/2,0 D *22,342 193808
41/21/2,0 D *62,346 193815
41/41/2,0 D *63,676 193822
41/41/2,5 D *24,702 174080
41/41/2,5 D *34,703 173441
41/41/2,5 D *64,706 166757
41/45/2,5 D *65,006 193839
41/52/2,5 D *65,346 193846
41/62/2,5 D *66,006 193853
41-75/65/3,0 D *69,346 174152
41-75/75/3,0 D *610,346 174161
