SYSTÈMES DE
SUPPORTAGE
Pressix CC 41 - Système de Montage

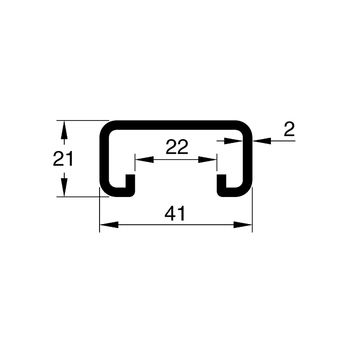

Rail d'installation MS 41/21/2,0

Rail d'installation MS 41

Valeurs de charge admissibles en cas d'application d'une charge centrée

L
[cm]
41/21/2,0
[N]

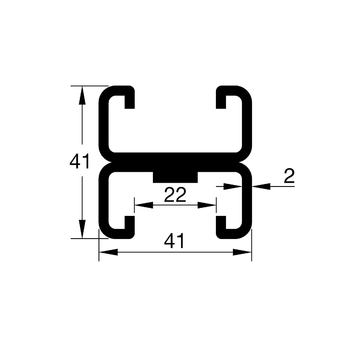

41/21/2,0 D
[N]
20 3049 7792
40 1522 3892
60 1013 2591
80 718 1939
100 456 1547
120 312 1285
140 225 1097
160 168 950
180 128 743
200 100 594
220 78 483
240 61 398
260 47 331
280 36 278
300 27 234
320 19 197
340 12 167
360 6 141
380   118
400   98
420   81
440   66
460   52
480   39
500   28

Calculs selon RAL GZ-655-C. Toutes les valeurs
tiennent compte du poids propre du rail.

σzul ≤ 185 N/mm2
f ≤ L/200
