SYSTÈMES DE
SUPPORTAGE
Pressix CC 41 - Système de Montage

Rail d'installation MS 41/45/2,5

Rail d'installation MS 41

Valeurs de charge admissibles en cas d'application d'une charge centrée

L
[cm]

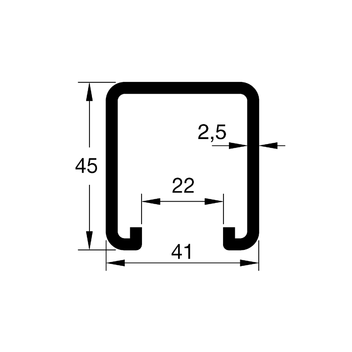

41/45/2,5
[N]

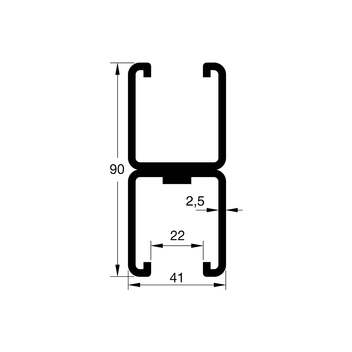

41/45/2,5 D
[N]
20 12670 38808
40 6332 19396
60 4217 12923
80 3158 9684
100 2522 7738
120 2097 6439
140 1793 5510
160 1522 4812
180 1194 4268
200 959 3832
220 784 3474
240 651 3176
260 546 2922
280 462 2704
300 394 2514
320 338 2224
340 291 1953
360 251 1725
380 216 1531
400 186 1364
420 160 1220
440 137 1094
460 117 983
480 99 885
500 82 798
520 67 720
540 53 650
560 41 587
580 29 529
600 18 477

Calculs selon RAL GZ-655-C. Toutes les valeurs
tiennent compte du poids propre du rail.

σzul ≤ 185 N/mm2
f ≤ L/200
