Building Information Modeling
Building Information Modeling (BIM) représente la transformation et passage du secteur de la construction vers le monde digital. BIM modifie les processus de planification, de construction et de gestion opérationnelle d’un bâtiment et les rend plus transparents et plus efficaces.
BIM offre des avantages exceptionnels en termes d’économies de temps, en particulier pendant la phase critique de transition entre les études (à l’aide de plug-ins compatibles) et la construction elle-même. Selon la taille et la complexité du projet, des modifications en cours de construction peuvent être réduites de manière significative grâce à la planification en amont, évitant ainsi des retards d’exécution.
Les solutions de fabrication à base d’assemblages modulaires ne peuvent pas être sous-estimées. Idéalement, celles-ci seraient incorporées dans les phases préliminaires d’études du projet. Ainsi, ces solutions peuvent être planifiées avec précision, conçues conformément aux directives et à la législation, et fabriquées selon des exigences personnalisées.

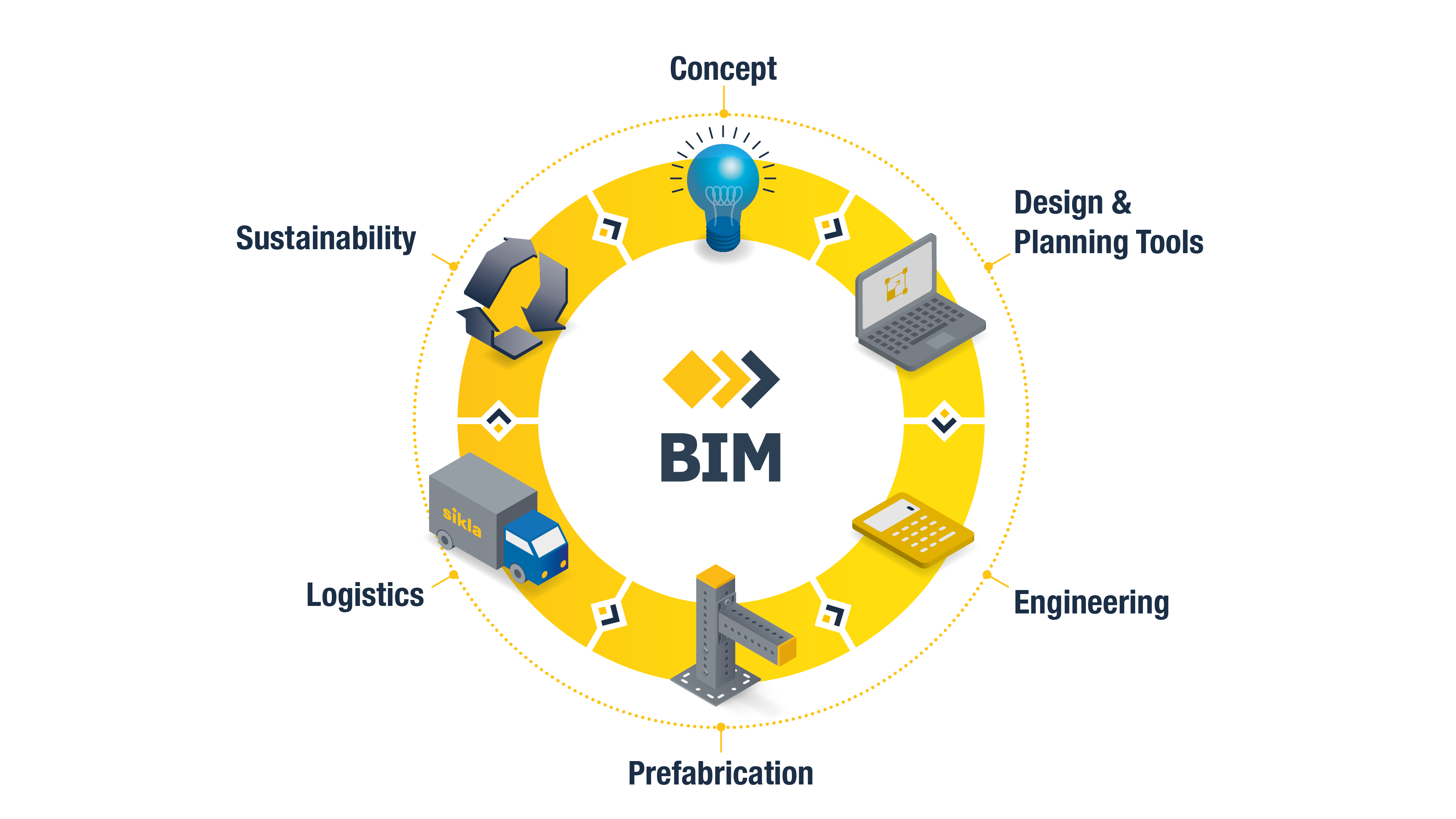

Nous vous offrons une valeur ajoutée dans le cycle BIM et vous accompagnons, grâce à notre savoir-faire, au cours des étapes suivantes :
Coordination des différentes parcelles du projet
L’intégration des solutions de constructions modulaires dans les études de base offre les avantages suivants:
- Optimisation de l’espace
- Rentabilisation du processus de planification
- Contrôle permanent des coûts
- Aucune nécessité pour des composants additionnels en cours de montage
- Retranscription exacte des éléments de supportage et de fixation, à partir de la maquette, vers tous vos documents de projet
Pour toute question ou assistance concernant nos services BIM, veuillez contacter : technique.fr@sikla.com
Etudes de construction avec SiCAD4Revit
Suivant la méthodologie BIM, intégration tôt dans la phase d’études des solutions de constructions modulaires permet de définir des concepts de supportage et de fixation optimisés spécifiquement, techniquement et économiquement pour le projet. Il s’ensuit une réduction des coûts des matériaux et de la construction permettant la mise en place d’une organisation logistique sur mesure.

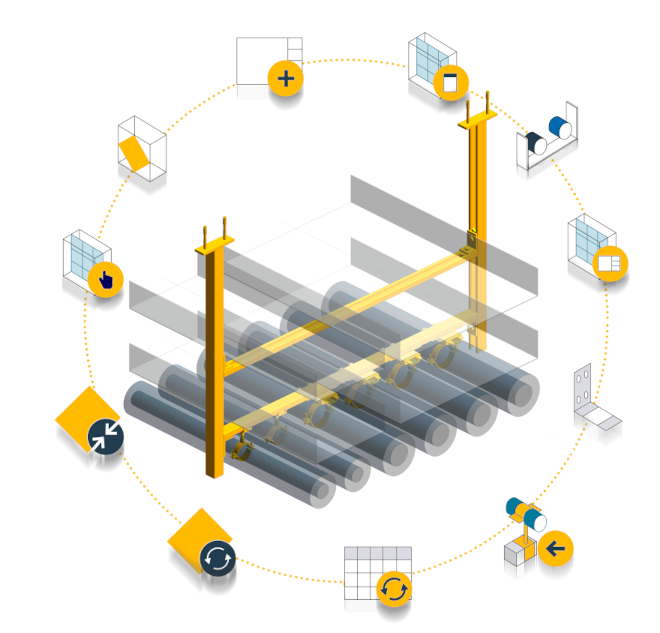

SiCAD4Revit est un plug-in Sikla pour Revit permettant la conception de supports sur la base de composants individuels. Vos requêtes sont exécutées automatiquement dans le but de simplifier la mise en œuvre et l’assemblage des composants pour constituer des solutions de supports et de fixations sur mesure au sein de Revit. Dans SiCAD4Revit, seuls des objets géométriquement réduits des composants sont utilisés, faisant paraître tous les bords d’interférence nécessaires pour des analyses ultérieurs.

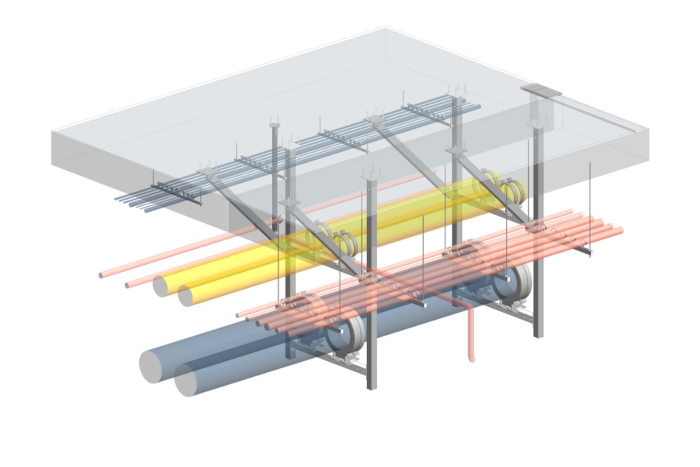

Etude d’une nappe d’alimentation ETB (équipement technique du bâtiment) réalisée avec SiCAD4Revit
Documents de construction digitaux
Données extractibles des modélisations
L’ensemble des attributs necessaires à la gestion des matériaux sont incorporés dans les composants modélisés. Le niveau d’information (Loi) est enrichi avec toutes les informations alphanumériques nécessaires pour les études respectives. Cela veut dire que des listes de matériaux peuvent être générées à tout moment à partir de la maquette 3D, et peuvent être évaluées selon des critères spécifiques à diverses catégories particulières du chantier (zone, niveau, corps de métier).
Vous recevrez des plans de montage basés sur la modélisation incluant les détails appropriés tels que la liste des matériaux, les codifications des articles, les côtes pour la préfabrication ou le montage sur site, ou des indications sur la localisation dans le bâtiment basées sur les plans d’étage.
Pour obtenir le plug-in compatible avec votre logiciel de planification ou pour d’autres questions et demande de support au sujet de nos services BIM
Veuillez contacter: technique.fr@sikla.com
Conception optimisée
Le dimensionnement de solutions économiques pour des structures modulaires destinées aux charges normales, et en conditions d’incendie ou de tremblements de terre, peut être facilement et rapidement effectué à l’aide des Guides d’installation siFramo – Simotec. Les charges admissibles maximales pour différents types de construction peuvent être vérifiées en un clin d’oeil. Cela garantit la cohérence systématique des supports entre études successives, tout en diminuant le temps nécessaire à leur réalisation.
Pour des applications plus complexes, nous fournissons des calculs de dimensionnement statique selon les normes régionales. L’utilisation de logiciels de calcul basés sur la CAO permet la progression simultanément du dimensionnement et des études.

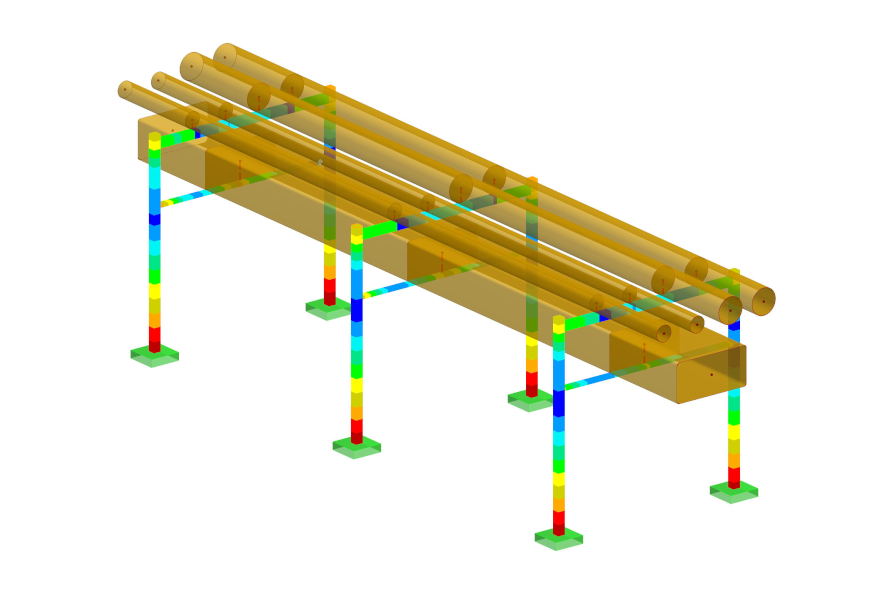

Exemple de visualisation du calcul statique d’une structure réalisé avec Dlubal RSTAB®.
Des informations détaillées concernant nos homologations peuvent être trouvées dans nos téléchargements.
Pour des questions ou du support concernant nos services BIM veuillez contacter: technique.fr@sikla.com

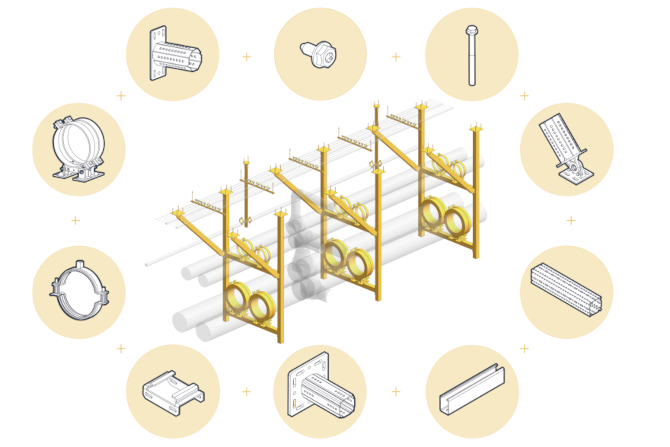

Préfabrications sur mesure
Des schémas détaillés de supports et de fixations peuvent être dérivés de la maquette coordonnée spécialisée et incorporés directement dans la préfabrication de solutions adaptées à vos propres besoins. Des solutions customisées, livrées sur site entièrement préassemblées et prêtes à installer, représente un potentiel énorme d’économies d’argent.
Bénéficiez des services suivants :
- Service de coupe
- Des sections de profil en acier siFramo, des rails d’installation, des consoles-rails, des tiges filetées et des profilés en caoutchouc peuvent être coupés aux dimensions requises, y compris avec retraitement appropriée des surfaces, et ensuite conditionnés et étiquetés suivant les spécifications individuelles de chaque projet.
- Pré-assemblage
- Des ensembles prêts-à-assembler, des kits individuels comprenant tous les composants nécessaires, des profils pré-découpés et les schémas destinés aux monteurs sur site suivent le concept LEAN, réduisant ainsi la complexité des opérations, non seulement au stade de la production, mais également lors de l’assemblage des solutions de fixation.
Des cadres ou des supports “multi-services”, et ceux spécifiquement préassemblés en amont, sont livrés sur le site de construction prêts à monter. Ils apportent des économies de temps d’installation, réduisent le taux des déchets et limitent le nombre d’erreurs de montage, ce qui résulte en des délais de réalisation raccourcis et offre, en même temps, un niveau de qualité supérieure.
Pour des questions ou du support concernant nos services BIM veuillez contacter: technique.fr@sikla.com
La logistique "juste-à-temps"
Sikla inclut la livraison des matériels de supportage et de fixation, définis dans la maquette de planification, directement dans la chaîne d’approvisionnement du projet de construction. A l’aide de livraisons “juste-à-temps” et leur coordination au sein de la logistique de la construction, vous optimisez vos procédures. Nous organisons des solutions de livraison globales afin que seul le matériel nécessaire aux travaux à venir se trouve sur le chantier.
Notre offre couvre une gamme de services allant de la préfabrication à la livraison sur site, avec une grande variété de produits standard disponibles ex-stock, ainsi qu'une disponibilité rapide de solutions sur mesure.
Option de livraison S
Les articles individuels sont livrés emballés/cerclés, pour assemblage sur site.
Options de livraison M
Les cadres et supports sont préfabriqués, coupés à dimension, étiquetés en usine, et livrés sur site suivant vos instructions.
Les matériels pour une construction de supportage sont regroupés ensemble, les composants sont coupés à longueur et étiquetés suivant vos spécifications.
Options de livraison L
Vos cadres et supports seront livrés su site entièrement préassemblés et étiquetés suivant les spécifications pour le projet.
Vos cadres et supports seront livrés su site entièrement préassemblés et étiquetés suivant les spécifications pour le projet.
Pour des questions ou du support concernant nos services BIM veuillez contacter:
technique.fr@sikla.com
Durabilité des bâtiments
Nos solutions de supportage modulaires sont extensibles, inter-compatibles et conçues pour demeurer exploitables longtemps. Dans le cas où votre bâtiment devrait répondre à d’autres exigences à l’avenir, les systèmes modulaires réalisés avec des composants Sikla peuvent être facilement étendus ou reconvertis. Après démontage, nos composants sont réutilisables ou peuvent être entièrement recyclés.
Exemple de recyclage basé sur une installation utilisant siFramo 80. Tous les composants issus des cadres en U pourraient servir de nouveau pour les supports en L.
