Pressix CC 41 - Système de Montage

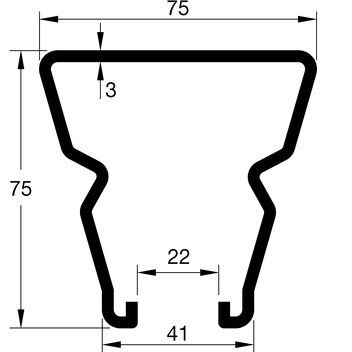

Rail d'installation MS 41-75/75/3,0
Valeurs de charge admissibles en cas d'application d'une charge centrée

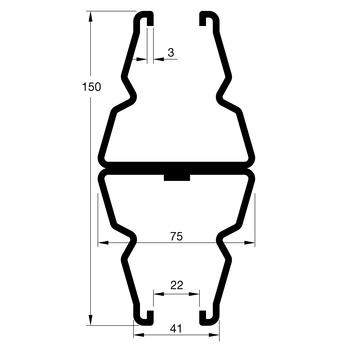

L [cm] | 41-75/75/3,0 [N] | 41-75/75/3,0 D [N] |
---|---|---|
20 | 38095 | 113507 |
40 | 19040 | 56738 |
60 | 12684 | 37809 |
80 | 9504 | 28339 |
100 | 7594 | 22653 |
120 | 6319 | 18859 |
140 | 5406 | 16146 |
160 | 4721 | 14109 |
180 | 4186 | 12522 |
200 | 3758 | 11250 |
220 | 3406 | 10208 |
240 | 3112 | 9338 |
260 | 2863 | 8600 |
280 | 2648 | 7966 |
300 | 2383 | 7416 |
320 | 2076 | 6933 |
340 | 1820 | 6505 |
360 | 1605 | 6124 |
380 | 1422 | 5782 |
400 | 1265 | 5473 |
420 | 1128 | 5193 |
440 | 1009 | 4937 |
460 | 905 | 4702 |
480 | 812 | 4487 |
500 | 729 | 4287 |
520 | 656 | 3958 |
540 | 589 | 3633 |
560 | 529 | 3342 |
580 | 474 | 3079 |
600 | 424 | 2840 |
Calculs selon RAL GZ-655-C. Toutes les valeurs
tiennent compte du poids propre du rail.
σzul ≤ 185 N/mm2
f ≤ L/200
