Charges utiles pour supports LC - HV

PDF

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison.

Les valeurs de charge s'appliquent aux supports de tuyauterie de la gamme HCP ainsi qu'aux supports haute et basse température. La prise de mesure a lieu à température ambiante.
Pour des températures plus élevées, les facteurs de réduction de température correspondants suivant le tableau ci-joint doivent être respectés.
Dans le cas de supports à basse température, les pleines charges peuvent être prises en compte selon la plage d'application recommandée. Les températures inférieures à -50°C nécessitent un conseil technique individuel.

La reprise de charge axiale Fx du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation. Pour utiliser nos jeux d’attaches Points Fixes, Pattes Points Fixes et Butées Axiales, il est nécessaire de démonter la plaque de glissement, de sorte qu'un coefficient de frottement de μ = 0,3 soit pris en compte pour les calculs de statique de la canalisation

Les essais des forces de levage - Fz ont été effectués en combinaison avec un support libre LC - HV avec des ensembles de guidage et de point fixe. Il en résulte les valeurs pour - Fz dans les combinaisons :

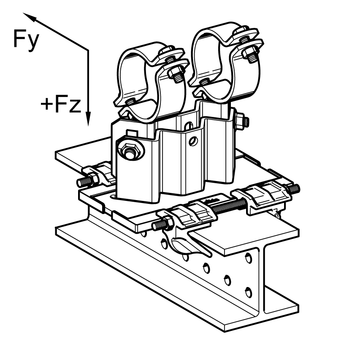

- Montage sur fer avec jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
-

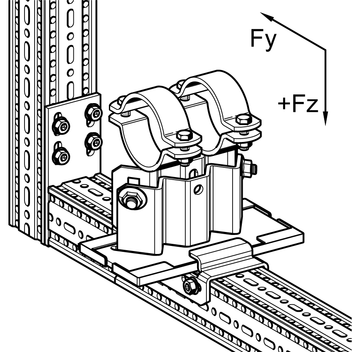

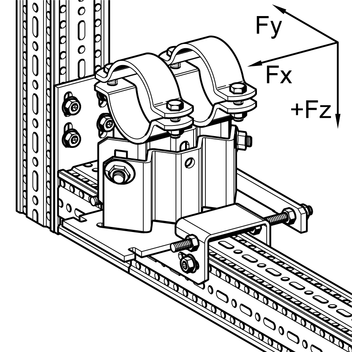

 Montage sur siFramo avec guide pour patins FW F ou patte point fixe XW F

Des données statiques supplémentaires sur les performances du produit sont disponibles sur demande.

Facteur de correction de température k

Température
 16Mo3
 S235JR
20°C 1,00 1,00
80°C 0,95 1,00
100°C 0,93 1,00
150°C 0,89 0,90
200°C 0,85 0,81
250°C 0,77 0,71
300°C 0,71 0,61
350°C 0,64 0,52
400°C 0,58 -
450°C 0,53 -
500°C 0,51 -

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
90 18 11,4 6,4 17   14 6,1 17 17
90 22 11,4 6,4 17   14 6,1 17 17
90 27 11,4 6,4 17   14 6,1 17 17
90 30 11,4 6,4 17   14 6,1 17 17
90 34 11,4 6,4 17   14 6,1 17 17
90 39 11,4 6,3 17   14 6,1 17 17
90 44 11,3 6,2 17   14 6,1 17 17
90 49 11,3 6,1 17   14 6,1 17 17
90 54 11,3 6,0 17   14 6,1 17 17
90 59 11,2 6,0 17   14 6,1 17 17
90 61 11,2 5,9 17   14 6,1 17 17
90 66 11,2 5,8 17   14 6,1 17 17
90 71 11,2 5,8 17   14 6,1 17 17
90 77 11,1 5,6 17   14 6,1 17 17
90 83 11,1 5,5 17   14 6,1 17 17
90 89 11,1 5,4 17   14 6,1 17 17
90 95 11,0 5,3 17   14 6,1 17 17
90 102 11,0 5,2 17   14 6,1 17 17
90 109 10,9 5,1 17   14 6,1 17 17
90 115 10,9 5,0 17   14 6,1 17 17
90 122 10,9 4,9 17   14 6,1 17 17
90 128 10,8 4,8 17   14 6,1 17 17
90 134 10,8 4,7 17   14 6,1 17 17
90 140 10,8 4,6 17   14 6,1 17 17
90 146 10,7 4,4 17   14 6,1 17 17
90 152 10,7 4,3 17   14 6,1 17 17
90 158 10,6 4,2 17   14 6,1 17 17
90 163 10,6 4,2 17   14 6,1 17 17
90 169 10,6 4,0 17   14 6,1 17 17
90 174 10,5 4,0 17   14 6,1 17 17
90 180 10,5 3,9 17   14 6,1 17 17
90 187 10,5 3,7 17   14 6,1 17 17
90 194 10,4 3,6 17   14 6,1 17 17
90 200 10,4 3,5 17   14 6,1 17 17
90 207 10,3 3,4 17   14 6,1 17 17
90 214 10,3 3,3 17   14 6,1 17 17
90 221 10,3 3,1 17   14 6,1 17 17
90 229 10,2 3,0 17   14 6,1 17 17
90 237 10,2 2,9 17   14 6,1 17 17
90 245 10,1 2,7 17   14 6,1 17 17
90 254 10,1 2,6 17   14 6,1 17 17
90 262 10,0 2,4 17   14 6,1 17 17
90 266 10,0 2,4 17   14 6,1 17 17
90 273 9,9 2,2 17   14 6,1 17 17
90 282 9,9 2,1 17   14 6,1 17 17
90 291 9,8 1,9 17   14 6,1 17 17
90 300 9,8 1,8 17   14 6,1 17 17
90 309 9,7 1,6 17   14 6,1 17 17
90 317 9,7 1,5 17   14 6,1 17 17
90 324 9,6 1,4 17   14 6,1 17 17

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison
Support libre LC - HV + jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
Support libre LC - HV + guide pour patins FW F 80 ou patte point fixe XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
150 18 8,6 4,7 17   14 6,1 17 17
150 22 8,6 4,7 17   14 6,1 17 17
150 27 8,6 4,7 17   14 6,1 17 17
150 30 8,6 4,7 17   14 6,1 17 17
150 34 8,6 4,7 17   14 6,1 17 17
150 39 8,6 4,7 17   14 6,1 17 17
150 44 8,6 4,6 17   14 6,1 17 17
150 49 8,6 4,6 17   14 6,1 17 17
150 54 8,5 4,5 17   14 6,1 17 17
150 59 8,5 4,4 17   14 6,1 17 17
150 61 8,5 4,4 17   14 6,1 17 17
150 66 8,5 4,4 17   14 6,1 17 17
150 71 8,5 4,3 17   14 6,1 17 17
150 77 8,5 4,2 17   14 6,1 17 17
150 83 8,5 4,2 17   14 6,1 17 17
150 89 8,5 4,1 17   14 6,1 17 17
150 95 8,4 4,0 17   14 6,1 17 17
150 102 8,4 4,0 17   14 6,1 17 17
150 109 8,4 3,9 17   14 6,1 17 17
150 115 8,4 3,8 17   14 6,1 17 17
150 122 8,4 3,7 17   14 6,1 17 17
150 128 8,4 3,7 17   14 6,1 17 17
150 134 8,3 3,6 17   14 6,1 17 17
150 140 8,3 3,5 17   14 6,1 17 17
150 146 8,3 3,5 17   14 6,1 17 17
150 152 8,3 3,4 17   14 6,1 17 17
150 158 8,3 3,3 17   14 6,1 17 17
150 163 8,3 3,3 17   14 6,1 17 17
150 169 8,3 3,2 17   14 6,1 17 17
150 174 8,2 3,2 17   14 6,1 17 17
150 180 8,2 3,1 17   14 6,1 17 17
150 187 8,2 3,0 17   14 6,1 17 17
150 194 8,2 3,0 17   14 6,1 17 17
150 200 8,2 2,9 17   14 6,1 17 17
150 207 8,2 2,8 17   14 6,1 17 17
150 214 8,2 2,7 17   14 6,1 17 17
150 221 8,1 2,7 17   14 6,1 17 17
150 229 8,1 2,6 17   14 6,1 17 17
150 237 8,1 2,5 17   14 6,1 17 17
150 245 8,1 2,4 17   14 6,1 17 17
150 254 8,1 2,3 17   14 6,1 17 17
150 262 8,0 2,2 17   14 6,1 17 17
150 266 8,0 2,2 17   14 6,1 17 17
150 273 8,0 2,1 17   14 6,1 17 17
150 282 8,0 2,0 17   14 6,1 17 17
150 291 8,0 1,9 17   14 6,1 17 17
150 300 7,9 1,8 17   14 6,1 17 17
150 309 7,9 1,7 17   14 6,1 17 17
150 317 7,9 1,6 17   14 6,1 17 17
150 324 7,9 1,5 17   14 6,1 17 17

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison
Support libre LC - HV + jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
Support libre LC - HV + guide pour patins FW F 80 ou patte point fixe XW F 80

LC - HV
 Dmax
 Fx
[kN]
 Fy
[kN]
 + Fz
[kN]

 - Fz
FS 80/120
[kN]
 - Fz
FW F 80
[kN]
 - Fz
XS 80/120
[kN]
 - Fz
XW F 80
[kN]
200 18 7,4 5,0 17   14 6,1 17 17
200 22 7,4 5,0 17   14 6,1 17 17
200 27 7,4 5,0 17   14 6,1 17 17
200 30 7,4 5,0 17   14 6,1 17 17
200 34 7,4 5,0 17   14 6,1 17 17
200 39 7,4 4,9 17   14 6,1 17 17
200 44 7,4 4,9 17   14 6,1 17 17
200 49 7,4 4,8 17   14 6,1 17 17
200 54 7,4 4,8 17   14 6,1 17 17
200 59 7,4 4,7 17   14 6,1 17 17
200 61 7,4 4,7 17   14 6,1 17 17
200 66 7,3 4,6 17   14 6,1 17 17
200 71 7,3 4,6 17   14 6,1 17 17
200 77 7,3 4,5 17   14 6,1 17 17
200 83 7,3 4,4 17   14 6,1 17 17
200 89 7,3 4,4 17   14 6,1 17 17
200 95 7,3 4,3 17   14 6,1 17 17
200 102 7,3 4,2 17   14 6,1 17 17
200 109 7,3 4,1 17   14 6,1 17 17
200 115 7,3 4,1 17   14 6,1 17 17
200 122 7,3 4,0 17   14 6,1 17 17
200 128 7,3 3,9 17   14 6,1 17 17
200 134 7,2 3,9 17   14 6,1 17 17
200 140 7,2 3,8 17   14 6,1 17 17
200 146 7,2 3,7 17   14 6,1 17 17
200 152 7,2 3,6 17   14 6,1 17 17
200 158 7,2 3,6 17   14 6,1 17 17
200 163 7,2 3,5 17   14 6,1 17 17
200 169 7,2 3,5 17   14 6,1 17 17
200 174 7,2 3,4 17   14 6,1 17 17
200 180 7,2 3,3 17   14 6,1 17 17
200 187 7,2 3,2 17   14 6,1 17 17
200 194 7,2 3,2 17   14 6,1 17 17
200 200 7,1 3,1 17   14 6,1 17 17
200 207 7,1 3,0 17   14 6,1 17 17
200 214 7,1 2,9 17   14 6,1 17 17
200 221 7,1 2,9 17   14 6,1 17 17
200 229 7,1 2,8 17   14 6,1 17 17
200 237 7,1 2,7 17   14 6,1 17 17
200 245 7,1 2,6 17   14 6,1 17 17
200 254 7,1 2,5 17   14 6,1 17 17
200 262 7,0 2,4 17   14 6,1 17 17
200 266 7,0 2,3 17   14 6,1 17 17
200 273 7,0 2,3 17   14 6,1 17 17
200 282 7,0 2,2 17   14 6,1 17 17
200 291 7,0 2,1 17   14 6,1 17 17
200 300 7,0 2,0 17   14 6,1 17 17
200 309 7,0 1,8 17   14 6,1 17 17
200 317 7,0 1,8 17   14 6,1 17 17
200 324 7,0 1,7 17   14 6,1 17 17

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison
Support libre LC - HV + jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
Support libre LC - HV + guide pour patins FW F 80 ou patte point fixe XW F 80
