Charges utiles pour supports LD - HV

Supports de tubes

Charges utiles pour supports LD - HV

PDF

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison.

Les valeurs de charge s'appliquent aux supports de tuyauterie de la gamme HCP ainsi qu'aux supports haute température. La prise de mesure à lieu à température ambiante. Pour des températures plus élevées, les facteurs de réduction de température correspondants suivant le tableau ci-joint doivent être respectés.

La reprise de charge axiale Fx du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation. Pour utiliser nos jeux d’attaches Points Fixes, Pattes Points Fixes et Butées Axiales, il est nécessaire de démonter la plaque de glissement, de sorte qu'un coefficient de frottement de μ = 0,3 soit pris en compte pour les calculs de statique de la canalisation

Les essais des forces de levage - Fz ont été effectués en combinaison avec un support libre LD - HV avec des ensembles de guidage et de point fixeIl en résulte les valeurs pour für - Fz dans les combinaisons :

-	Montage sur fer avec jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
-	Montage sur siFramo avec guide pour patins FW F ou patte point fixe XW F

Des données statiques supplémentaires sur les performances du produit sont disponibles sur demande.

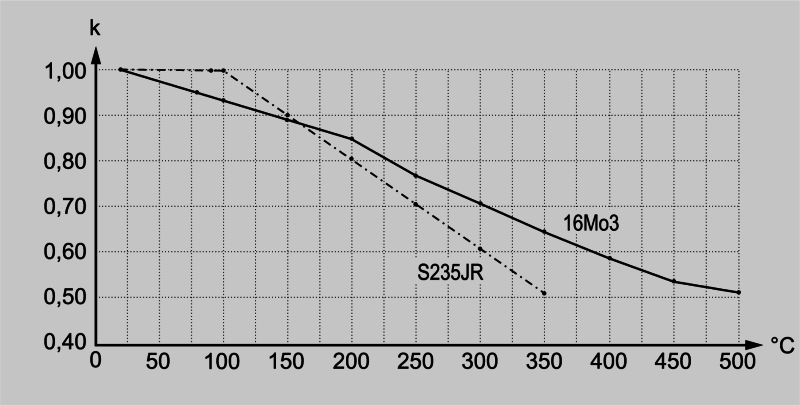

Facteur de correction de température k

Température	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LD - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	215-221	200	30,8	12,7	32,8	28	12,2	32,8	32,8
150	222-229		30,8	12,7	32,8	28	12,2	32,8	32,8
150	230-237		30,8	12,7	32,8	28	12,2	32,8	32,8
150	238-245		30,8	12,7	32,8	28	12,2	32,8	32,8
150	246-254		30,8	12,7	32,8	28	12,2	32,8	32,8
150	255-262		30,8	12,7	32,8	28	12,2	32,8	32,8
150	259-266		30,8	12,7	32,8	28	12,2	32,8	32,8
150	266-273	250	30,8	12,7	32,8	28	12,2	32,8	32,8
150	274-282		30,8	12,7	32,8	28	12,2	32,8	32,8
150	283-291		30,8	12,7	32,8	28	12,2	32,8	32,8
150	292-300		30,8	12,7	32,8	28	12,2	32,8	32,8
150	301-309		30,8	12,7	32,8	28	12,2	32,8	32,8
150	310-317		30,8	12,7	32,8	28	12,2	32,8	32,8
150	317-324	300	30,8	12,7	32,8	28	12,2	32,8	32,8
150	325-333		30,8	12,7	32,8	28	12,2	32,8	32,8
150	334-342		30,8	12,7	32,8	28	12,2	32,8	32,8
150	343-350		30,8	12,7	32,8	28	12,2	32,8	32,8
150	349-356	350	30,8	12,9	32,8	28	12,2	32,8	32,8
150	358-365		30,8	12,4	32,8	28	12,2	32,8	32,8
150	366-374		29,2	12,2	32,8	28	12,2	32,8	32,8
150	375-382		28,5	12,0	32,8	28	12,2	32,8	32,8
150	381-388		28,0	11,8	32,8	28	12,2	32,8	32,8
150	389-396		27,2	11,6	32,8	28	12,2	32,8	32,8
150	397-407	400	26,3	11,5	32,8	28	12,2	32,8	32,8
150	408-418		25,3	11,1	32,8	28	12,2	32,8	32,8
150	419-429		24,3	10,8	32,8	28	12,2	32,8	32,8
150	430-440		23,3	10,5	32,8	28	12,2	32,8	32,8
150	441-451		22,3	10,2	32,8	28	12,2	32,8	32,8
150	447-457		21,8	10,0	32,8	28	12,2	32,8	32,8
150	458-468		20,8	9,8	32,8	28	12,2	32,8	32,8
150	467-477		20,0	9,5	32,8	28	12,2	32,8	32,8
150	477-487		19,1	9,3	32,8	28	12,2	32,8	32,8
150	488-498		18,1	9,0	32,8	28	12,2	32,8	32,8
150	498-508	500	17,3	8,8	32,8	28	12,2	32,8	32,8
150	509-519		16,2	8,4	32,8	28	12,2	32,8	32,8
150	520-530		15,2	8,1	32,8	28	12,2	32,8	32,8
150	531-541		14,3	7,9	32,8	28	12,2	32,8	32,8
150	542-552		13,3	7,6	32,8	28	12,2	32,8	32,8
150	553-563		12,3	7,3	32,8	28	12,2	32,8	32,8
150	564-574		11,3	7,0	32,8	28	12,2	32,8	32,8
150	575-585		10,3	6,7	32,8	28	12,2	32,8	32,8
150	586-596		9,3	6,4	32,8	28	12,2	32,8	32,8
150	594-604		8,6	6,2	32,8	28	12,2	32,8	32,8
150	600-610	600	8,1	6,3	32,8	28	12,2	32,8	32,8

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison

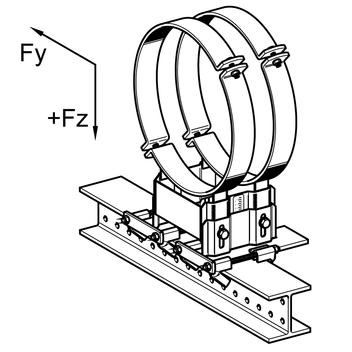

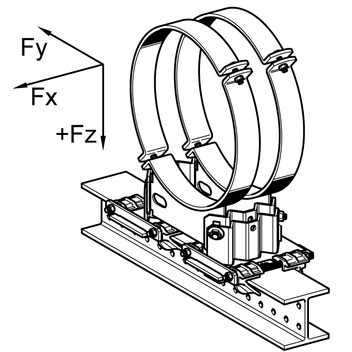

Support libre LD - HV + jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS

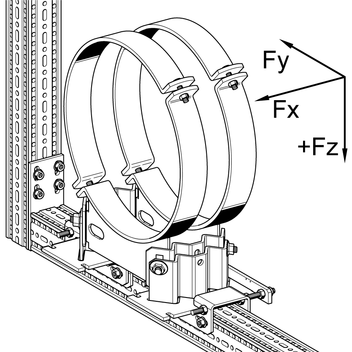

Support libre LD - HV + guide pour patins FW F 80 ou patte point fixe XW F 80

LD - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	215-221	200	24,6	11,1	32,8	28	12,2	32,8	32,8
200	222-229		24,6	11,1	32,8	28	12,2	32,8	32,8
200	230-237		24,6	11,1	32,8	28	12,2	32,8	32,8
200	238-245		24,6	11,1	32,8	28	12,2	32,8	32,8
200	246-254		24,6	11,1	32,8	28	12,2	32,8	32,8
200	255-262		24,6	11,1	32,8	28	12,2	32,8	32,8
200	259-266		24,6	11,1	32,8	28	12,2	32,8	32,8
200	266-273	250	24,6	11,1	32,8	28	12,2	32,8	32,8
200	274-282		24,6	11,1	32,8	28	12,2	32,8	32,8
200	283-291		24,6	11,1	32,8	28	12,2	32,8	32,8
200	292-300		24,6	11,1	32,8	28	12,2	32,8	32,8
200	301-309		24,6	11,1	32,8	28	12,2	32,8	32,8
200	310-317		24,6	11,1	32,8	28	12,2	32,8	32,8
200	317-324	300	24,6	11,1	32,8	28	12,2	32,8	32,8
200	325-333		24,6	11,1	32,8	28	12,2	32,8	32,8
200	334-342		24,6	11,1	32,8	28	12,2	32,8	32,8
200	343-350		24,6	11,1	32,8	28	12,2	32,8	32,8
200	349-356	350	25,0	11,3	32,8	28	12,2	32,8	32,8
200	358-365		24,1	10,9	32,8	28	12,2	32,8	32,8
200	366-374		23,5	10,8	32,8	28	12,2	32,8	32,8
200	375-382		23,1	10,6	32,8	28	12,2	32,8	32,8
200	381-388		22,7	10,5	32,8	28	12,2	32,8	32,8
200	389-396		22,2	10,3	32,8	28	12,2	32,8	32,8
200	397-407	400	21,6	10,2	32,8	28	12,2	32,8	32,8
200	408-418		20,9	9,8	32,8	28	12,2	32,8	32,8
200	419-429		20,3	9,6	32,8	28	12,2	32,8	32,8
200	430-440		19,6	9,4	32,8	28	12,2	32,8	32,8
200	441-451		19,0	9,2	32,8	28	12,2	32,8	32,8
200	447-457		18,6	9,0	32,8	28	12,2	32,8	32,8
200	458-468		17,9	8,8	32,8	28	12,2	32,8	32,8
200	467-477		17,4	8,6	32,8	28	12,2	32,8	32,8
200	477-487		16,8	8,4	32,8	28	12,2	32,8	32,8
200	488-498		16,1	8,2	32,8	28	12,2	32,8	32,8
200	498-508	500	15,7	8,1	32,8	28	12,2	32,8	32,8
200	509-519		14,9	7,8	32,8	28	12,2	32,8	32,8
200	520-530		14,2	7,5	32,8	28	12,2	32,8	32,8
200	531-541		13,6	7,3	32,8	28	12,2	32,8	32,8
200	542-552		12,9	7,1	32,8	28	12,2	32,8	32,8
200	553-563		12,3	6,9	32,8	28	12,2	32,8	32,8
200	564-574		11,6	6,6	32,8	28	12,2	32,8	32,8
200	575-585		11,0	6,4	32,8	28	12,2	32,8	32,8
200	586-596		10,3	6,2	32,8	28	12,2	32,8	32,8
200	594-604		9,8	6,0	32,8	28	12,2	32,8	32,8
200	600-610	600	9,5	6,1	32,8	28	12,2	32,8	32,8

LD - HV	D_max	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	221	24,6	11,1	32,8	28	12,2	32,8	32,8
200	229	24,6	11,1	32,8	28	12,2	32,8	32,8
200	237	24,6	11,1	32,8	28	12,2	32,8	32,8
200	245	24,6	11,1	32,8	28	12,2	32,8	32,8
200	254	24,6	11,1	32,8	28	12,2	32,8	32,8
200	262	24,6	11,1	32,8	28	12,2	32,8	32,8
200	266	24,6	11,1	32,8	28	12,2	32,8	32,8
200	273	24,6	11,1	32,8	28	12,2	32,8	32,8
200	282	24,6	11,1	32,8	28	12,2	32,8	32,8
200	291	24,6	11,1	32,8	28	12,2	32,8	32,8
200	300	24,6	11,1	32,8	28	12,2	32,8	32,8
200	309	24,6	11,1	32,8	28	12,2	32,8	32,8
200	317	24,6	11,1	32,8	28	12,2	32,8	32,8
200	324	24,6	11,1	32,8	28	12,2	32,8	32,8
200	333	24,6	11,1	32,8	28	12,2	32,8	32,8
200	342	24,6	11,1	32,8	28	12,2	32,8	32,8
200	350	24,6	11,1	32,8	28	12,2	32,8	32,8
200	356	25,0	11,3	32,8	28	12,2	32,8	32,8
200	365	24,1	10,9	32,8	28	12,2	32,8	32,8
200	374	23,5	10,8	32,8	28	12,2	32,8	32,8
200	382	23,1	10,6	32,8	28	12,2	32,8	32,8
200	388	22,7	10,5	32,8	28	12,2	32,8	32,8
200	396	22,2	10,3	32,8	28	12,2	32,8	32,8
200	407	21,6	10,2	32,8	28	12,2	32,8	32,8
200	418	20,9	9,8	32,8	28	12,2	32,8	32,8
200	429	20,3	9,6	32,8	28	12,2	32,8	32,8
200	440	19,6	9,4	32,8	28	12,2	32,8	32,8
200	451	19,0	9,2	32,8	28	12,2	32,8	32,8
200	457	18,6	9,0	32,8	28	12,2	32,8	32,8
200	468	17,9	8,8	32,8	28	12,2	32,8	32,8
200	477	17,4	8,6	32,8	28	12,2	32,8	32,8
200	487	16,8	8,4	32,8	28	12,2	32,8	32,8
200	498	16,1	8,2	32,8	28	12,2	32,8	32,8
200	508	15,7	8,1	32,8	28	12,2	32,8	32,8
200	519	14,9	7,8	32,8	28	12,2	32,8	32,8
200	530	14,2	7,5	32,8	28	12,2	32,8	32,8
200	541	13,6	7,3	32,8	28	12,2	32,8	32,8
200	552	12,9	7,1	32,8	28	12,2	32,8	32,8
200	563	12,3	6,9	32,8	28	12,2	32,8	32,8
200	574	11,6	6,6	32,8	28	12,2	32,8	32,8
200	585	11,0	6,4	32,8	28	12,2	32,8	32,8
200	596	10,3	6,2	32,8	28	12,2	32,8	32,8
200	604	9,8	6,0	32,8	28	12,2	32,8	32,8
200	610	9,5	6,1	32,8	28	12,2	32,8	32,8
