Charges utiles pour supports LA - HV

Supports de tubes

Charges utiles pour supports LA - HV

PDF

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison.

Les valeurs de charge s'appliquent aux supports de tuyauterie de la gamme HCP ainsi qu'aux supports haute température. La prise de mesure a lieu à température ambiante. Pour des températures plus élevées, les facteurs de réduction de température correspondants suivant le tableau ci-joint doivent être respectés.

La reprise de charge axiale Fx du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation. Pour utiliser nos jeux d’attaches Points Fixes, Pattes Points Fixes et Butées Axiales, il est nécessaire de démonter la plaque de glissement, de sorte qu'un coefficient de frottement de μ = 0,3 soit pris en compte pour les calculs de statique de la canalisation.

Les essais des forces de levage - Fz ont été effectués en combinaison avec un support libre LA - HV avec des ensembles de guidage et de point fixe. Il en résulte les valeurs pour - Fz dans les combinaisons :

-	Montage sur fer avec jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS
-	Montage sur siFramo avec guide pour patins FW F ou patte point fixe XW F

Des données statiques supplémentaires sur les performances du produit sont disponibles sur demande.
Facteur de correction de température k

Temperature	16Mo3	S235JR
20°C	1,00	1,00
80°C	0,95	1,00
100°C	0,93	1,00
150°C	0,89	0,90
200°C	0,85	0,81
250°C	0,77	0,71
300°C	0,71	0,61
350°C	0,64	0,52
400°C	0,58	-
450°C	0,53	-
500°C	0,51	-

LA - HV	D [mm]	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
90	14-18		9,7	7,4	15,4	14	6,1	15,4	15,4
90	18-22	15	9,7	7,4	15,4	14	6,1	15,4	15,4
90	23-27	20	9,7	7,4	15,4	14	6,1	15,4	15,4
90	26-30		9,7	7,4	15,4	14	6,1	15,4	15,4
90	30-34	25	9,7	7,4	15,4	14	6,1	15,4	15,4
90	35-39		9,5	7,3	15,4	14	6,1	15,4	15,4
90	40-44	32	9,4	7,1	15,4	14	6,1	15,4	15,4
90	45-49	40	9,2	7	15,4	14	6,1	15,4	15,4
90	50-54		9,1	6,9	15,4	14	6,1	15,4	15,4
90	55-59		8,9	6,7	15,4	14	6,1	15,4	15,4
90	57-61	50	8,8	6,7	15,4	14	6,1	15,4	15,4
90	62-66		8,7	6,5	15,4	14	6,1	15,4	15,4
90	67-71		8,5	6,4	15,4	14	6,1	15,4	15,4
90	72-77	65	8,3	6,2	15,4	14	6,1	15,4	15,4
90	78-83		8,1	6	15,4	14	6,1	15,4	15,4
90	84-89	80	7,9	5,9	15,4	14	6,1	15,4	15,4
90	89-95		7,7	5,7	15,4	14	6,1	15,4	15,4
90	96-102		7,5	5,5	15,4	14	6,1	15,4	15,4
90	102-109		7,3	5,3	15,4	14	6,1	15,4	15,4
90	109-115	100	7,1	5,1	15,4	14	6,1	15,4	15,4
90	115-122		6,9	4,9	15,4	14	6,1	15,4	15,4
90	122-128		6,7	4,8	15,4	14	6,1	15,4	15,4
90	128-134		6,5	4,6	15,4	14	6,1	15,4	15,4
90	134-140	125	6,3	4,4	15,4	14	6,1	15,4	15,4
90	140-146		6,1	4,3	15,4	14	6,1	15,4	15,4
90	146-152		5,9	4,1	15,4	14	6,1	15,4	15,4
90	152-158		5,7	3,9	15,4	14	6,1	15,4	15,4
90	157-163		5,5	3,8	15,4	14	6,1	15,4	15,4
90	163-169	150	5,4	3,6	15,4	14	6,1	15,4	15,4

Base d'évaluation EC 3, valeurs de charge pour les supports à l'état de livraison

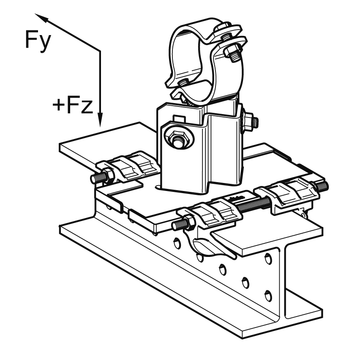

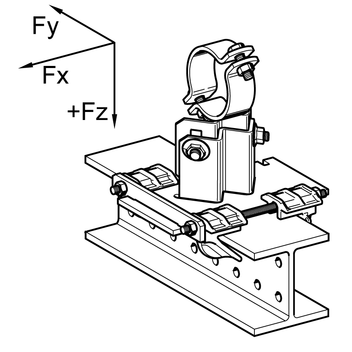

Support libre LA - HV + jeu d’éléments de guidage FS ou jeu d’attaches point fixe XS

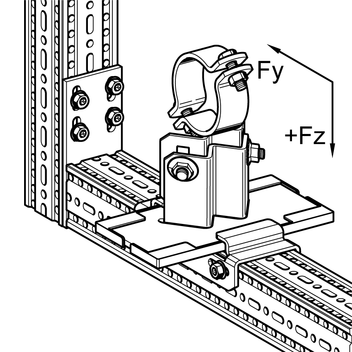

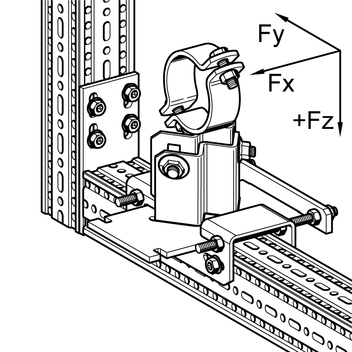

Support libre LA - HV + guide pour patins FW F 80 ou patte point fixe XW F 80

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
150	14-18		8,1	5,4	15,4	14	6,1	15,4	15,4
150	18-22	15	8,1	5,4	15,4	14	6,1	15,4	15,4
150	23-27	20	8,1	5,4	15,4	14	6,1	15,4	15,4
150	26-30		8,1	5,4	15,4	14	6,1	15,4	15,4
150	30-34	25	8,1	5,4	15,4	14	6,1	15,4	15,4
150	35-39		8,1	5,3	15,4	14	6,1	15,4	15,4
150	40-44	32	8	5,2	15,4	14	6,1	15,4	15,4
150	45-49	40	7,9	5,1	15,4	14	6,1	15,4	15,4
150	50-54		7,8	5	15,4	14	6,1	15,4	15,4
150	55-59		7,7	4,9	15,4	14	6,1	15,4	15,4
150	57-61	50	7,7	4,8	15,4	14	6,1	15,4	15,4
150	62-66		7,6	4,7	15,4	14	6,1	15,4	15,4
150	67-71		7,5	4,6	15,4	14	6,1	15,4	15,4
150	72-77	65	7,4	4,5	15,4	14	6,1	15,4	15,4
150	78-83		7,4	4,4	15,4	14	6,1	15,4	15,4
150	84-89	80	7,3	4,3	15,4	14	6,1	15,4	15,4
150	89-95		7,2	4,1	15,4	14	6,1	15,4	15,4
150	96-102		7,1	4	15,4	14	6,1	15,4	15,4
150	102-109		6,9	3,9	15,4	14	6,1	15,4	15,4
150	109-115	100	6,9	3,7	15,4	14	6,1	15,4	15,4
150	115-122		6,7	3,6	15,4	14	6,1	15,4	15,4
150	122-128		6,6	3,5	15,4	14	6,1	15,4	15,4
150	128-134		6,5	3,3	15,4	14	6,1	15,4	15,4
150	134-140	125	6,5	3,2	15,4	14	6,1	15,4	15,4
150	140-146		6,4	3,1	15,4	14	6,1	15,4	15,4
150	146-152		6,3	3	15,4	14	6,1	15,4	15,4
150	152-158		6,2	2,8	15,4	14	6,1	15,4	15,4
150	157-163		6,1	2,7	15,4	14	6,1	15,4	15,4
150	163-169	150	6,1	2,6	15,4	14	6,1	15,4	15,4

LA - HV	D mm	DN	Fx [kN]	Fy [kN]	+ Fz [kN]	- Fz FS 80/120 [kN]	- Fz FW F 80 [kN]	- Fz XS 80/120 [kN]	- Fz XW F 80 [kN]
200	14-18		6,6	4,9	15,4	14	6,1	15,4	15,4
200	18-22	15	6,6	4,9	15,4	14	6,1	15,4	15,4
200	23-27	20	6,6	4,9	15,4	14	6,1	15,4	15,4
200	26-30		6,6	4,9	15,4	14	6,1	15,4	15,4
200	30-34	25	6,6	4,9	15,4	14	6,1	15,4	15,4
200	35-39		6,5	4,8	15,4	14	6,1	15,4	15,4
200	40-44	32	6,4	4,7	15,4	14	6,1	15,4	15,4
200	45-49	40	6,4	4,7	15,4	14	6,1	15,4	15,4
200	50-54		6,3	4,6	15,4	14	6,1	15,4	15,4
200	55-59		6,3	4,5	15,4	14	6,1	15,4	15,4
200	57-61	50	6,3	4,5	15,4	14	6,1	15,4	15,4
200	62-66		6,2	4,4	15,4	14	6,1	15,4	15,4
200	67-71		6,2	4,3	15,4	14	6,1	15,4	15,4
200	72-77	65	6,1	4,2	15,4	14	6,1	15,4	15,4
200	78-83		6,0	4,1	15,4	14	6,1	15,4	15,4
200	84-89	80	6,0	4,1	15,4	14	6,1	15,4	15,4
200	89-95		5,9	4,0	15,4	14	6,1	15,4	15,4
200	96-102		5,8	3,9	15,4	14	6,1	15,4	15,4
200	102-109		5,7	3,7	15,4	14	6,1	15,4	15,4
200	109-115	100	5,7	3,7	15,4	14	6,1	15,4	15,4
200	115-122		5,6	3,5	15,4	14	6,1	15,4	15,4
200	122-128		5,5	3,4	15,4	14	6,1	15,4	15,4
200	128-134		5,5	3,4	15,4	14	6,1	15,4	15,4
200	134-140	125	5,4	3,3	15,4	14	6,1	15,4	15,4
200	140-146		5,3	3,2	15,4	14	6,1	15,4	15,4
200	146-152		5,3	3,1	15,4	14	6,1	15,4	15,4
200	152-158		5,2	3,0	15,4	14	6,1	15,4	15,4
200	157-163		5,2	2,9	15,4	14	6,1	15,4	15,4
200	163-169	150	5,1	2,8	15,4	14	6,1	15,4	15,4
