SYSTÈMES DE
SUPPORTAGE
siFramo 100

Support articulé GE F - ST F 100

Application

Composant destiné à la réalisation d’un étai de renfort sous consoles murales fixées sur fers charpente ou pour augmenter la résistance de traverses dans des constructions de cadres ou de supports en profils siFramo 100 reliés aux fers. L’angle α peut être réglé librement entre 25° et 155°.

Fourniture

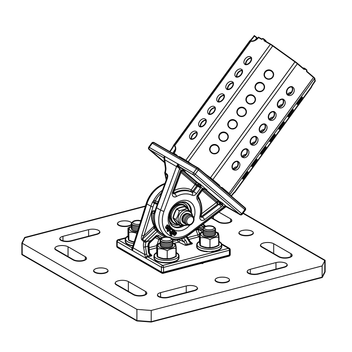

Support articulé GE F - ST F 100 pré-assemblé sur platine d’adaptation.

Assemblage

La fixation du support articulé sur fer existant est effectuée par crapautage de la platine à l’aide d’un kit de montage MS 5P M12 S. Ab Typ 161/200 erfolgt die Befestigung über das Montageset MS 5P M16 S. Il est également possible de fixer la platine sur voile béton à l’aide de 4 chevilles haute capacité M12.

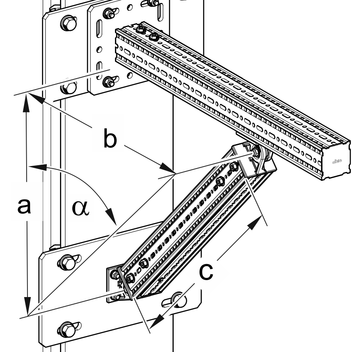

Le montage du profil TP F 100 servant d’étai sur la douille octogonale se fait avec 4 vis autoformeuses. Pour déterminer la longueur de coupe du morceau de profil constituant l’étai, consulter le tableau ci-dessous.
Après montage et réglage de l’ensemble à l’angle souhaité, serrer le jeu de boulonnerie au niveau de l’articulation à 40 Nm.

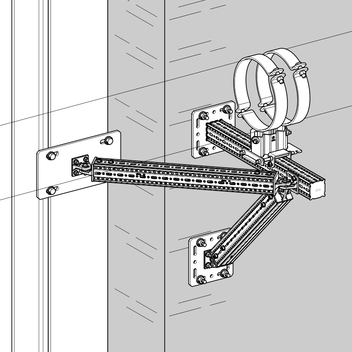

En démontant et ensuite remontant le support articulé à 90° sur la platine il est possible d’utiliser l’ensemble en tant que constituant d’un renfort latéral (voir dessin 4).

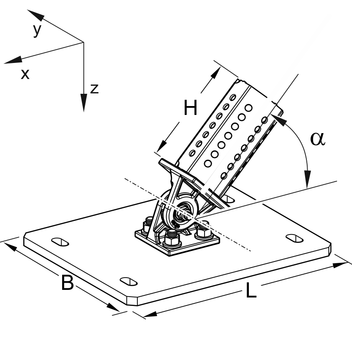

Caractéristiques techniques

Type
Hauteur H
[mm]
Longueur L
[mm]
Largeur B
[mm]
Angle α
GE F 80/120 - 100 180 220 220 25° - 155°
GE F 121/160 - 100 - 1 180 320 260 25° - 155°
GE F 161/200 - 100 - 1 180 320 310 25° - 155°
GE F 201/310 - 100 - 1 180 220 420 25° - 155°

Matière:
acier, revêtement HCP

* ex-stock

TypePoids
[kg]
Condit.
[pièces]
No. article
GE F 80/120 - 100 *6,91 115863
GE F 121/160 - 100 - 110,51 115864
GE F 161/200 - 100 - 111,91 115866
GE F 201/310 - 100 - 111,11 115868
