SYSTÈMES DE
SUPPORTAGE
siFramo 100

Support articulé GE F 100/160

Application

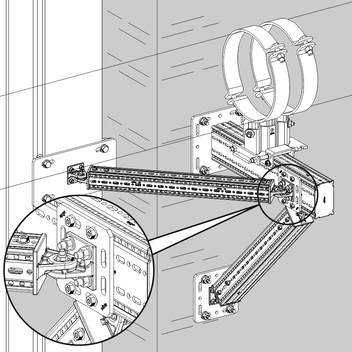

Composant destiné à la réalisation d’un étai de renfort sous consoles murales ou pour augmenter la résistance de traverses dans des constructions de cadres ou de supports en profils siFramo 160. L’angle α peut être réglé librement entre 25° et 155°.

Fourniture

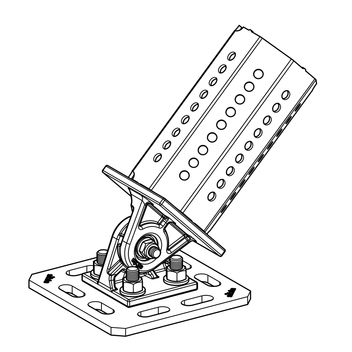

Support articulé GE F 160 pré-assemblé sur platine d’adaptation.

Assemblage

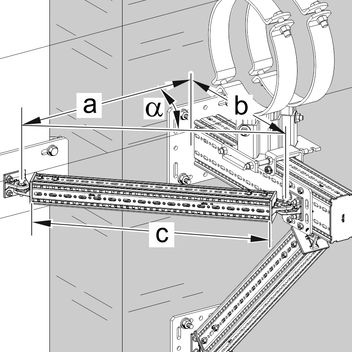

La fixation du support articulé sur le flanc le plus large de 160 mm des profils siFramo 100/160 se fait à l’aide de 4 vis autoformeuses FLS F. Le montage du profil TP F 80 ou TP F 100 (suivant le type) servant d’étai sur la douille octogonale se fait avec 4 vis autoformeuses. Pour déterminer la longueur de coupe du morceau de profil constituant l’étai, consulter le tableau ci-dessous.
Après montage et réglage de l’ensemble à l’angle souhaité, serrer le jeu de boulonnerie au niveau de l’articulation à 40 Nm.

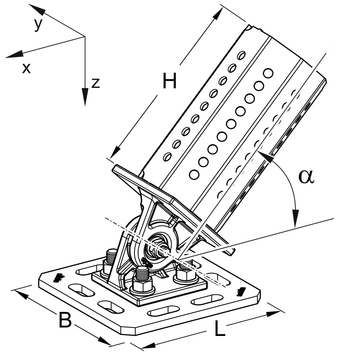

Caractéristiques techniques

Type
Hauteur H
[mm]
Longueur L
[mm]
Largeur B
[mm]
Angle α
GE F 160 - 80 140 160 160 25° - 155°
GE F 160 - 100 180 160 160 25° - 155°

Matière:
acier, revêtement HCP
TypePoids
[kg]
Condit.
[pièces]
No. article
GE F 160 - 803,61 115854
GE F 160 - 1004,31 115855
