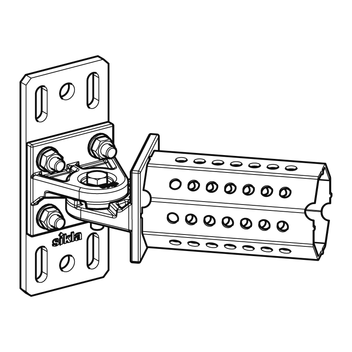

Support articulé GE F 100

Application

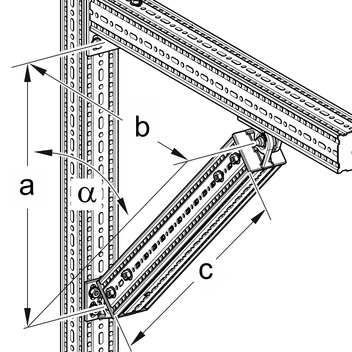

Composant destiné à la réalisation d’un étai de renfort sous consoles murales ou pour augmenter la résistance de traverses dans des constructions de cadres en profils siFramo 100. L’angle α peut être réglé librement entre 25° et 155°.

Assemblage

Fixation de la platine du support articulé sur profil TPF 100 à l’aide de 4 vis autoformeuses FLS F. Le montage du profil TP F 80 ou TP F 100 (suivant le type) servant d’étai sur la douille octogonale se fait également avec 4 vis autoformeuses, soit un total de 8 vis. Pour déterminer la longueur de coupe du morceau de profil constituant l’étai, consulter le tableau ci-dessous.
Après montage et réglage de l’ensemble à l’angle souhaité, serrer le jeu de boulonnerie au niveau de l’articulation à 40 Nm.

Caractéristiques techniques

Type

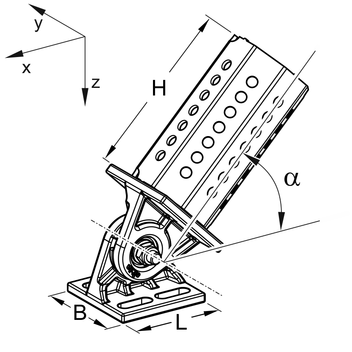

Hauteur H
[mm]
Longueur L
[mm]
Largeur B
[mm]
Angle α
Maße der
Grundplatte
[mm]
GE F 100 - 80 140 100 100 25° - 155° -
GE F 100 - 80 q 140 100 80 25° - 155° 210 x 100 x 8
GE F 100 - 100 180 100 100 25° - 155° -
GE F 100 - 100 q 180 100 100 25° - 155° 210 x 100 x 8

Matière:
acier, revêtement HCP

TypePoids
[kg]
Condit.
[pièces]
No. article
GE F 100 - 802,31 113838
GE F 100 - 1003,01 113837
GE F 100 - 80 q3,41 113032
GE F 100 - 100 q4,11 113836
