Système de montage siMetrix 46
Crapaud MPK 46
Application

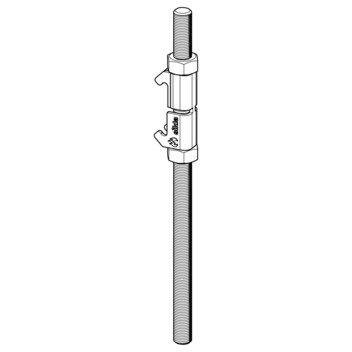

Le crapaud MPK 46 permet de fixer une tige filetée sur n'importe quelle face et à n'importe quel endroit sur un profil PRO 46. Il n'y a aucune limitation pour régler la tige à la hauteur voulue. Grâce au faible empattement pris par le crapaud sur la face du profil, la superposition des crochets de deux crapauds placés sur des faces attenantes est possible.
Fourniture
Le crapaud MPK 46 est proposé en tant que composant seul, ou
en tant qu'ensemble pré-monté composé de:
1 x MPK 46
1 x tige filetée GST 200 mm
2 x écrous 6 pans
Assemblage
Accrochez le crapaud MPK 46 par les crochets d'un côté et enclenchez-la en appuyant au milieu. Passez ensuite la tige filetée à travers, réglez la hauteur souhaitée et verrouillez-la avec un écrou en haut et en bas.
Caractéristiques techniques
| Type | d [mm] | H [mm] | ± Vx,adm. [kN] | ± Vy,adm. [kN] | ± Vz,adm. [kN] | ± Mx,adm. [kN] | ± My,adm. [kN] |
|---|---|---|---|---|---|---|---|
| M8 | 9 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M10 | 11 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M12 | 13 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| M16 | 17 | 45 | 0,84 | 0,52 | 2,93 | 0,05 | 0,04 |
| Couple de serrage: | 15 Nm |
| Matière: | acier, HCP |
