Système de montage siMetrix 46
Curseur à glissière GS H3G-PL 46
Application
Curseur à glissière pour un ou pour deux colliers constituant un support coulissant monté sur profil siMetrix PRO 46, ou fixé directement au corps de bâtiment. Par le biais de l'écrou de raccordement 3G, diverses possibilités de raccordement sont possibles en fonction des charges: internes M10, M16 et externe 1/2".
Assemblage
Pour montages de tubes à partir de DN 100, les écrous de raccordement 3G doivent être sécurisés par le rajout d'un contre-écrou 1/2" à la base de chaque écrou soudé.
Caractéristiques techniques

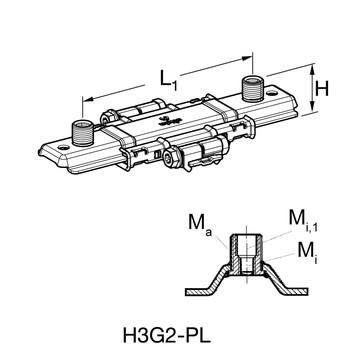

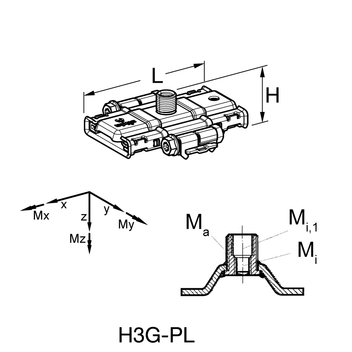

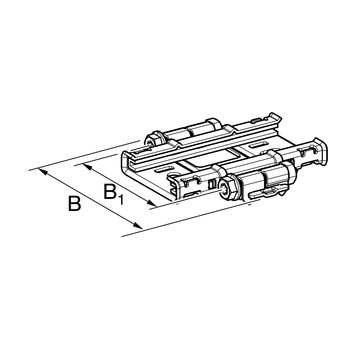

| Type | L [mm] | H [mm] | L1 [mm] | B [mm] | B1 [mm] | Mi | Mi,1 | Ma |
|---|---|---|---|---|---|---|---|---|
| H3G-PL 46 | 155 | 43 | - | 138 | 109 | M10 | M16 | 1/2" |
| H3G2-PL 46 | 280 | 43 | 200 | 138 | 109 | M10 | M16 | 1/2" |
| Type | Vz,adm. [kN] | - Vz,adm. [kN] | ± Mx,adm. |
|---|---|---|---|
| GS H3G-PL 46 | 11,04 | 3,45 | 0,13 |
| GS H3G2-PL 46 | 11,04 | 3,45 | 0,13 |
| Température maximale permanente: | 130°C |
| Coefficient de frottement statique µ0: | 0,07 |
| Coefficient de glissement µ: | 0,07 |
| Couple de serrage vis siMetrix: | 15 Nm |
| Matière: | |
| Corps et chariot coulissant: | acier, HCP |
| Guides glissants: | Polyamide, renforcé fibres de verre, revêt. molibdène MoS2 |
| Type | max. Bras de levier [mm] | max. Voie de glissement s [mm] |
|---|---|---|
| H3G-PL 46 | 500 | 100 |
| H3G2-PL 46 | 500 | 140 |
