Système de montage siMetrix 46
Console murale AK CC 46-P
Application

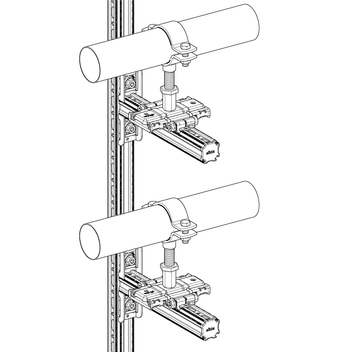

Console prête-à-l'emploi pour le montage de tubes ou de gaines sur profil PRO 46.
Assemblage
En cas d'utilisation avec des curseurs à glissières, un renfort (combinaison d'un renfort latéral STR et un jeu de blocs PBS 46 M10 x 50) est recommandé pour absorber les forces dans la direction axiale du tube. Pour des porte-à-faux ≥ 500 mm l'installation d'une jambe de force comme support complémentaire est recommandée (p.ex. avec un renfort latéral STR et Blockset PBS 46 M10 x 50).

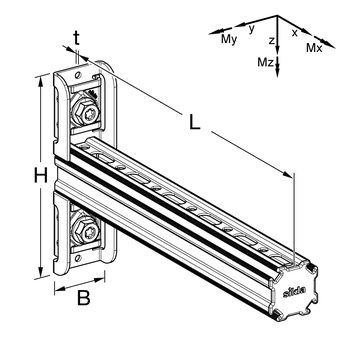

Caractéristiques techniques
| Type | L [mm] | H [mm] | B [mm] | t [mm] |
|---|---|---|---|---|
| AK CC 46-P - 200 | 200 | 170 | 47 | 2,5 |
| AK CC 46-P - 400 | 400 | 170 | 47 | 2,5 |
| AK CC 46-P - 600 | 600 | 170 | 47 | 2,5 |
| AK CC 46-P - 800 | 800 | 170 | 47 | 2,5 |
| AK CC 46-P - 1000 | 1000 | 170 | 47 | 2,5 |
| Type | Vx,adm. [kN] | ± Vy,adm. [kN] | ± Vz,adm. [kN] | ± My,adm. [kNm] | ± Mz,adm. [kNm] |
|---|---|---|---|---|---|
| AK CC 46-P | 11,84 | 3,10 | 0,83 | 0,44 | 0,15 |
| Fourniture: | Profil PRO 46-P soudé sur platine |
| Fixation par: | Torx T50 et clef SW 17 |
| Couple de serrage: | 20 Nm |
| Matière: | acier, HCP |
