Application

Support libre pour la pose de tubes de DN 15 jusqu’à DN 300 sur poutrelles acier avec une largeur d’aile comprise entre 80 - 300 mm et une épaisseur d’aile maximum de 20 mm.

Fourniture

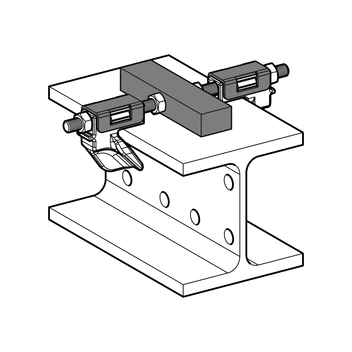

Ensemble prémonté constitué de:
2 pinces avec capuchons de glissement
1 bloc de glissement central
1 tige filetée M10 + écrous de blocage

Assemblage

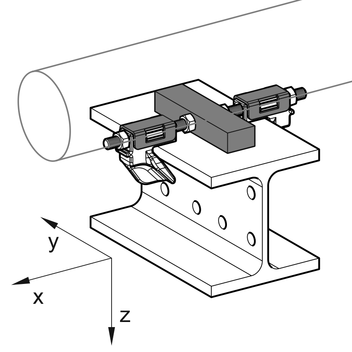

Positionner les pinces sur les deux bords opposés de la poutrelle et serrer les écrous de blocage (10 Nm). supprimer les deux écrous intermédiaires autour du bloc de glissement central. Le tube glissera librement sur les surfaces glissantes en PA. Pour les cas où un déplacement latéral en Y (> 40 mm) s’avère nécessaire utiliser les modèles de type H 20 100 munis d’un bloc de glissement plus large.

Caractéristiques techniques

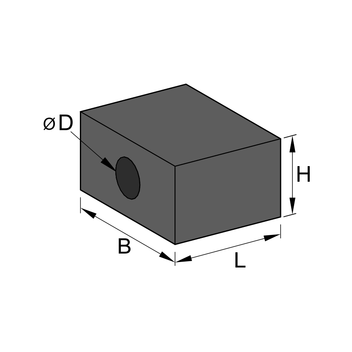

Blocs de glissement:

* ex-stock
