Guides pour patins FW F L/Z




Application
Ces guides pour patins sont adaptés aux profils siFramo 80 et siFramo 100 et permettent l’installation rapide de guidages pour patins de diverses épaisseurs utilisés pour des supports de tubes. L’épaisseur maximale (t) du patin correspondant à chaque type de guide est spécifiée dans le tableau de sélection en bas de page, les résistances aux forces latérales et de soulèvement étant indiquées dans le rubrique "Caractéristiques techniques".
Fourniture

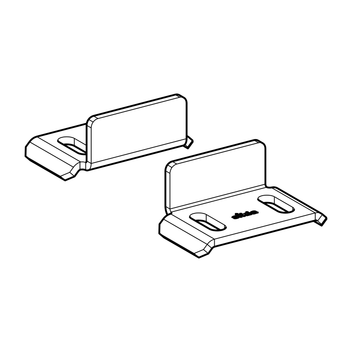

Guides livrés par jeu de 2.
Assemblage

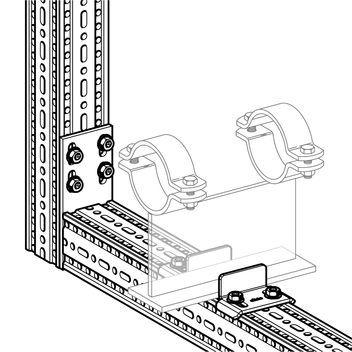

Montage de chaque guide sur profil F80 ou F100 à l’aide de 2 vis autoformeuses FLS F, soit 4 vis pour l’installation d’un jeu de guides complet. La vis FLS F peut être trouvée dans les sections siFramo 80 et siFramo 100 du catalogue.
Pour les types Z un jeu de 3 mm dans l'axe vertical z est disponible. Pour tous les types il est nécessaire de laisser un jeu de 3 mm dans l'axe horizontal y.
Caractéristiques techniques
Type | Fy [kN] | Moment adm. Fy* [kNm] | Charge adm. Fz [kN] |
---|---|---|---|
FW F 80, tous types Z | 1,9 | 0,4 | 5,0 |
FW F 80, Type L | 1,9 | - | - |
FW F 100, tous types Z | 1,9 | 0,4 | 6,4 |
FW F 100, Type L | 1,9 | - | - |

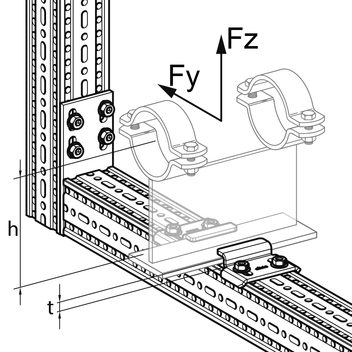

* le moment est calculé selon M = Fy x h, la charge adm. Fy ne doit pas être dépassée. La cote h s’entend entre l’axe du tube et le dessus du patin.
Les charges admissibles ont été déterminées par essais selon DIN EN 13480-3 annexe J.
Les caractéristiques du collier/support-patin utilisé doivent être vérifiés séparément.
Matière: | acier HCP |
Homologations
* Valable pour les supports libre Sikla
