Supports de tubes

Point Fixe XR - H 20 (DN 15 - 50)

Application

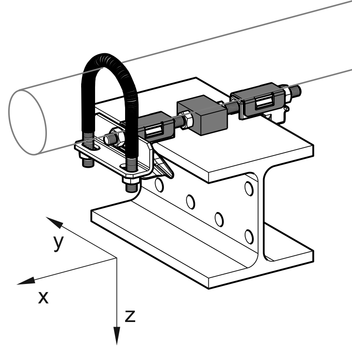

Point Fixe pour la pose de tubes acier ou inox de DN 15 jusqu’à DN 50 sur poutrelles acier avec une largeur d’aile comprise entre 80 - 300 mm et une épaisseur d’aile maximum de 20 mm.

Fourniture

Point Fixe prémonté offrant une protection totale contre la corrosion par "effet de pile" liée au contact entre métaux de différentes nuances grâce à une gaine isolante imperdable et des blocs isolants en PA. Etrier avec 2 écrous 6 pans pour la sécurisation des supports.

Composants de chaque support:
2 pinces avec capuchons PA
1 bloc PA central
1 étrier et plaque de montage
4 écrous M10

Assemblage

Positionner les pinces sur les deux bords opposés de la poutrelle et serrer les écrous de blocage (10 Nm). Pour montages sur poutrelles de largeur < 100 mm supprimer les deux écrous intermédiaires autour du bloc PA central. Monter l’étrier et le serrer en position à l’aide de deux écrous fournis (30 Nm). Le tube sera maintenu en place sur les blocs en PA.

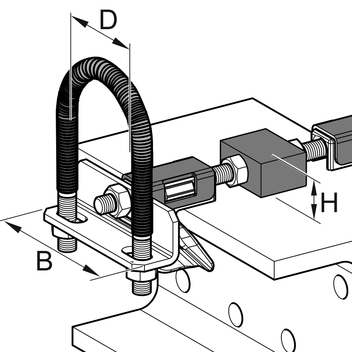

Caractéristiques techniques

DN
D
[mm]
H
[mm]
B
[mm]
15 22 20 72
20 27 20 72
25 34 20 72
32 42 20 97
40 48 20 97
50 60 20 97

Type
pour largeur d’aile
[mm]
80/120 80 - 120
140/160 121 - 160
180/220 161 - 220
240/260 221 - 260
280/300 261 - 300

Matière:
Etrier:
Acier, revêtement HCP
Gaine isolante:
Polyamide 6.0, sans halogènes
Plaques de montage:
Acier, revêtement HCP
Tige filetée, écrous:
Acier, revêtement HCP
Pièces PA:
Polyamide 6.0 renforcé fibres de verre à 30 %, couleur noire
Plage de température:
-20 à +130° C (au niveau des blocs PA et de la gaine isolante)

* ex-stock

TypePoids
[kg]
Condit.
[pièces]
No. article
XR - H 20 DN 15 - 80/1200,910 113744
XR - H 20 DN 15 - 140/1601,01 113745
XR - H 20 DN 15 - 180/2201,01 113746
XR - H 20 DN 15 - 240/2601,11 113747
XR - H 20 DN 15 - 280/3001,11 113748
XR - H 20 DN 20 - 80/1200,910 113749
XR - H 20 DN 20 - 140/1601,01 113750
XR - H 20 DN 20 - 180/2201,01 113751
XR - H 20 DN 20 - 240/2601,11 113752
XR - H 20 DN 20 - 280/3001,11 113753
XR - H 20 DN 25 - 80/120 *0,910 113754
XR - H 20 DN 25 - 140/1601,01 113755
XR - H 20 DN 25 - 180/2201,01 113756
XR - H 20 DN 25 - 240/2601,11 113757
XR - H 20 DN 25 - 280/3001,11 113758
XR - H 20 DN 32 - 80/1200,910 113760
XR - H 20 DN 32 - 140/1601,01 113761
XR - H 20 DN 32 - 180/2201,11 113762
XR - H 20 DN 32 - 240/2601,11 113763
XR - H 20 DN 32 - 280/3001,21 113764
XR - H 20 DN 40 - 80/1200,910 113765
XR - H 20 DN 40 - 140/1601,01 113766
XR - H 20 DN 40 - 180/2201,11 113767
XR - H 20 DN 40 - 240/2601,11 113768
XR - H 20 DN 40 - 280/3001,21 113769
XR - H 20 DN 50 - 80/120 *1,010 113770
XR - H 20 DN 50 - 140/1601,11 113771
XR - H 20 DN 50 - 180/2201,11 113772
XR - H 20 DN 50 - 240/2601,21 113773
XR - H 20 DN 50 - 280/3001,21 113774
