Supports de tubes

Butée axiale variable VAS

Application

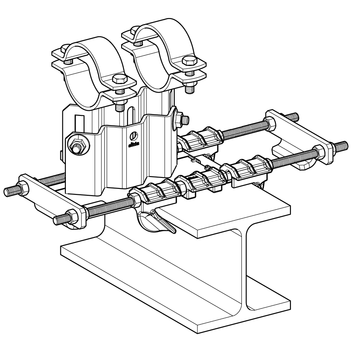

Pour la transformation d’un support libre Simotec en un point fixe axial bilatéral monté sur poutre. Le support peut continuer à se déplacer librement dans l’axe du tube et ne sera bloqué qu’à chaque butée en extrémité. Ceci autorise de fixer une distance de déplacement bien définie.

L’épaisseur max. d’aile de poutre t ≤ 30 mm

Fourniture

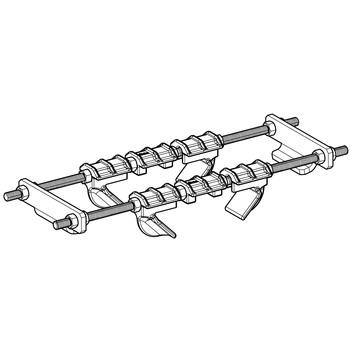

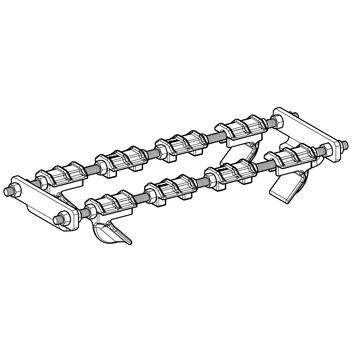

La butée axiale variable AS se compose de:
4 crochets de fixation
2 tiges filetées M12 x 500 mm
2 plaques de butée axiale
Eléments intermédiaires :
2 pour VAS 160/260
4 pour VAS 280/300
Ecrous 6 pans :
12 pour VAS 80/140
16 pour VAS 160/260
20 pour VAS 280/300

Assemblage

Raccordement de la butée au poutre en tenant compte des couples de serrage spécifiés. Les tiges filetées de 500 mm sont à couper à la longueur souhaitée sur site. La distance de glissement souhaitée peut être réglée de manière flexible à l'aide des écrous jusqu'à un porte-à-faux maximum de 125 mm. Cela correspond à la moitié du patin jusqu’au bord du poutre. La reprise de charge axiale du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation.

Caractéristiques techniques

L'absorption de charge correspond aux valeurs pour le jeu d’attaches Point Fixe XS (voir la documentation dans le catalogue), avec un maximum de 12 kN par butée dans le sens axial.
Couples de serrage

Epaisseur d’aile
[mm]
Largeur d’aile
80 - 220 mm
Couple de serrage
[Nm]
Largeur d’aile
221 - 300 mm
Couple de serrage
[Nm]
5 - 10 40 15
11 - 20 25 15
21 - 30 20 15

Matière
Feuillards d’acier, tiges filetées, écrous :
acier, HCP
Crochets:
fonte, HCP
TypePour ailes de
largeur [mm]
Poids
[kg]
Condit.
[jeu]
No. article
VAS 80/14080 - 1403,41 802796
VAS 160/260141 - 2603,91 802799
VAS 280/300261 - 3004,41 802800
