Butée axiale AS




Application

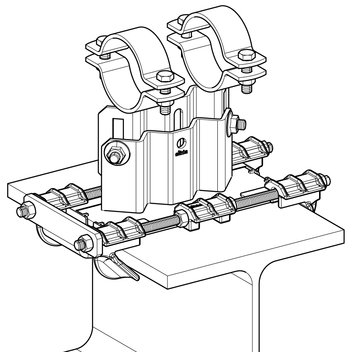

Pour la transformation d’un support libre Simotec en un point fixe axial unilatéral monté sur poutre. Le support peut continuer à se déplacer librement en amont dans l’axe du tube et ne sera bloqué qu’à cet endroit.
L’épaisseur max. d’aile de poutre t ≤ 30 mm
Fourniture
La butée AS se compose de :
4 crochets de fixation
2 tiges filetées
1 plaque de butée
Eléments intermédiaires :

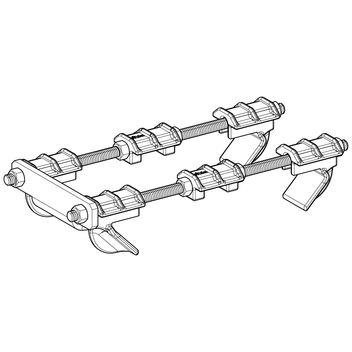

2 pour 240/260
4 pour 280/300
Ecrous 6 pans :
8 pour AS 80/120 et AS 140/180 et 240/260
4 pour 200/220

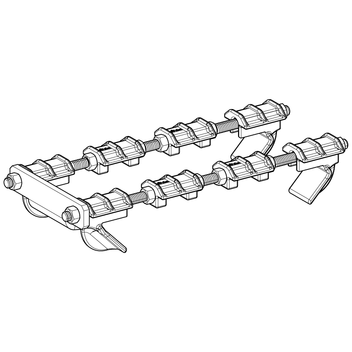

12 pour AS 280/300
Assemblage
Raccordement de la butée au poutre en tenant compte des couples de serrage spécifiés. La distance de glissement souhaitée peut être réglée de manière flexible à l'aide des écrous jusqu'à un porte-à-faux maximum de 125 mm. Cela correspond à la moitié du patin jusqu’au bord du poutre. La reprise de charge axiale du point fixe ne peut être assurée que grâce à l’utilisation d’un moyen de protection contre le glissement (par exemple des taquets) réalisé par un professionnel. Cette protection doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l'installateur de la canalisation.
Caractéristiques techniques
L'absorption de charge correspond aux valeurs pour le jeu d’attaches Point Fixe XS (voir la documentation dans le catalogue), avec un maximum de 12 kN par butée dans le sens axial.
Couples de serrage
Epaisseur d’aile [mm] | Largeur d’aile 80 - 220 mm Couple de serrage [Nm] | Largeur d’aile 221 - 300 mm Couple de serrage [Nm] |
---|---|---|
5 - 10 | 40 | 15 |
11 - 20 | 25 | 15 |
21 - 30 | 20 | 15 |
Matière: | |
Feuillards d’acier, tiges filetées, écrous : | acier, HCP |
Crochets: | fonte, HCP |
