Système de montage siMetrix 46
Platine WBD 46

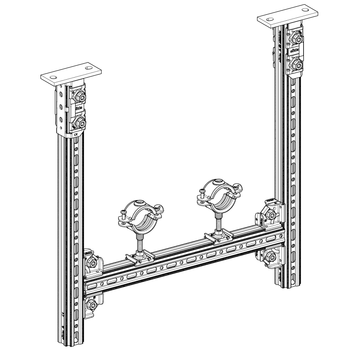

Application
Par vissage d'un profil PRO 46 dans le berceau d'une platine WBD on peut obtenir
- des consoles pour montages aux murs, sols et plafonds, et
- des montants verticaux pour la construction de cadres et de portiques.
Assemblage
Des goujons d'ancrage AN BZ plus ou des chevilles à forte capacité de charge servent à la fixation du composant au corps du bâtiment. La WBD peut également être fixée aux poutres acier par le biais de la platine d'embase AP 46 80/120 (N° art. 802158).
Caractéristiques techniques

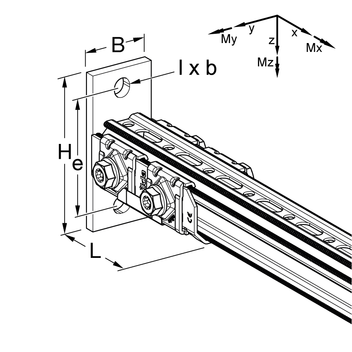

| H [mm] | B [mm] | L [mm] | d [mm] | e [mm] | l x b [mm] | Serrage plaques sur les 2 côtés par vis |
|---|---|---|---|---|---|---|
| 120 | 50 | 137 | 13 | 90 | 15 x 13 | 4 x M10 |
| Type | Vx,adm. [kN] | ± Vy,adm. [kN] | Vz,adm. [kN] | - Vz,adm. [kN] | My,adm. [kNm] | - My,adm. [kNm] | ± Mz,adm. [kNm] |
|---|---|---|---|---|---|---|---|
| WBD 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Configuration: | berceau soudé sur platine |
| Tête de serrage: | empreinte interne T50 et hex. SW 17 |
| Couple de serrage: | 20 Nm |
| Matière: | acier, HCP |
