Système de montage siMetrix 46
Adaptateur-rail SA PRO 46

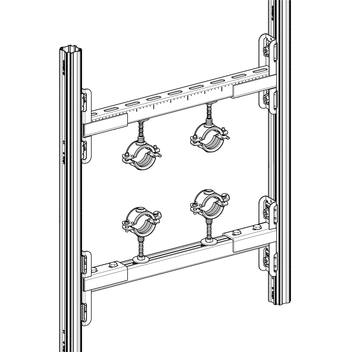

Application
Pour l'inclusion de structures plus légères au sein du système siMetrix. Permet des raccordements entre les profils PRO 46 et rails des systèmes Pressix CC 41 et 27.
Assemblage
Accrochez la platine de l'adaptateur-rail dans une rainure sur le flanc du profil, appuyez sur la connexion opposée jusqu'à son enclenchement, puis serrez les vis.
Insérez ensuite le rail de montage, appuyez dessus fermement et serrez.
Caractéristiques techniques

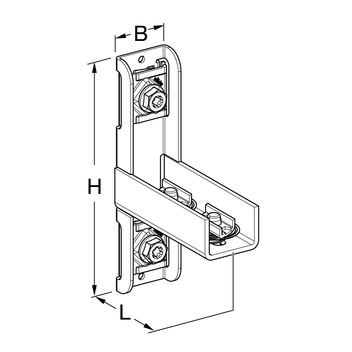

| Type | H [mm] | B [mm] | L [mm] |
|---|---|---|---|
| SA PRO 46-27 | 170 | 47 | 70 |
| SA PRO 46-41 | 195 | 47 | 125 |

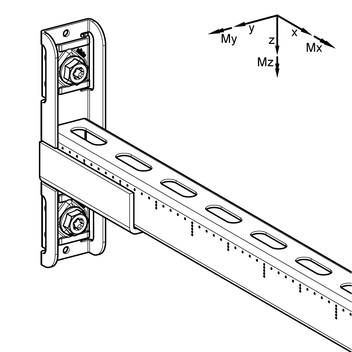

| Typ | Vx,adm. [kN] | ± Vy,adm. [kN] | ± Vz,adm. [kN] | My,adm. [kNm] | - My,adm. [kNm] | ± Mz,adm. [kNm] |
|---|---|---|---|---|---|---|
| SA PRO 46-27 | 1,08 | 2,91 | 0,83 | 0,05 | 0,15 | 0,04 |
| SA PRO 46-41 | 2,89 | 1,15 | 0,83 | 0,33 | 0,44 | 0,16 |
| Configuration: | Berceau en U soudé sur platine |
| Tête de serrage: | empreinte interne T50 et hex SW 17 |
| Couple de serrage: | 20 Nm Ecrous-rapides Pressix: SA PRO 46-27: 10 Nm SA PRO 46-41: 40 Nm |
| Matière: | acier, HCP |
