Application

Le support transversal CFB sert de renfort stabilisateur contre des forces de poussée latérales agissant sur des consoles murales Sikla de type 41. Le support transversal est utilisé pour absorber les forces de cisaillement causées principalement par la dilatation longitudinale des tuyauteries chaudes. Grâce à l’utilisation du support transversal, des forces de cisaillement plus élevées peuvent être dissipées.

Fourniture

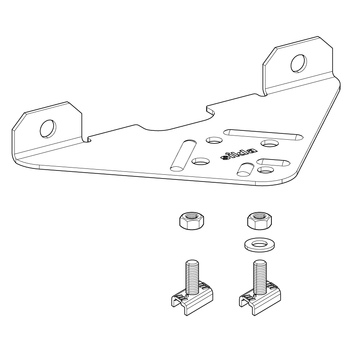

Type CFB 41 incluant un jeu de composants de raccordement:
2 x écrou-rail NT 41-M10 avec morceau de tige filetée GST HCP prémonté
1 x rondelle US 10/125 HCP
2 x écrous 6 pans NT M10 HCP

Assemblage

CFB CC41 pour montage côté ouverture du rail:
Les éléments de raccordement CC sont déjà prémontés sur le support. Après avoir inséré l’écrou-rail dans l’ouverture du rail et en appuyant sur la tête de vis, l’écrou-rail CC pivotera automatiquement à droite en position de maintien. Le démontage s’effectue dans l’ordre inverse. Le support transversal doit être appuyé contre le mur et les vis ensuite serrées.

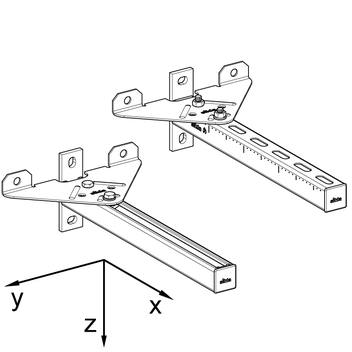

CFB 41 pour montage sur le dos du rail (côté rangée de trous oblongs):
Le support transversal sera fixé sur la console 41 par montage du jeu de composants de raccordement fourni à travers des trous oblongs. La fixation munie de la rondelle doit être placée en position frontale.

Optionnellement, le support transversal peut être fixée à la structure du bâtiment à l’aide de deux ancrages, ceci afin d'obtenir des capacités de charges encore plus élevées. Les ancrages doivent être approvisionnés séparément, et choisis en fonction de la composition du mur.

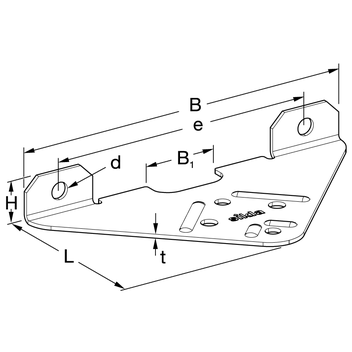

Caractéristiques techniques

Console murale AK 41*

* Valeurs de service (un coefficient de sécurité partiel de 2,0 est pris en compte)
