Platine articulée JOI 41 T HCP

Application

Platine articulée compatible avec des rails d'installation 41 (>/= 41/41), pour la réalisation de divers supports devant être fixés sur des structures obliques (parois et voûtes de tunnels, charpentes sous toitures..) ou pour le montage de cadres (supports de panneaux solaires, jambes de force sous consoles murales etc.) nécessitant des fixations et réglages angulaires.
Angle d'inclinaison réglable sans contrainte sur site, positionnement de l'ouverture du rails dans les 4 directions.

Fourniture

Livré complet pre-monté avec vis et écrou sécurisés.

Assemblage

Fixation au murs, sols et plafonds par chevilles appropriées (platine embase munie de 2 trous dia. 10,5 mm), ou sur rails, consoles/équerres par accessoires M10. Fixation simple et rapide du rail par 2 vis auto-taraudantes FLS F (réf. article 192512, voir gamme siFramo 80) passant à travers les ouvertures au dos du profil.
Pour montage du rail avec l'ouverture transversale à l'embase, démonter la vis et écrou et repositionner le profil carré en se servant du trou de passage inférieur pour le remonter.

Caractéristiques techniques

Matière:
acier S235 JR, revêtu avec couche de finition HCP (haute résistance anti-corrosion)

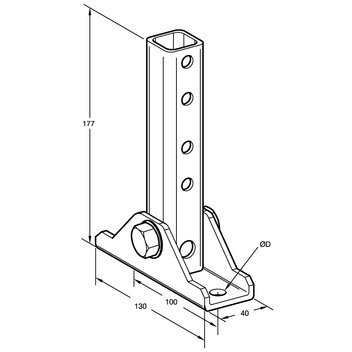

Typeø D
[mm]
Poids
[kg]
Condit.
[pièces]
No. article
JOI 41 T10,50,8120 197615
