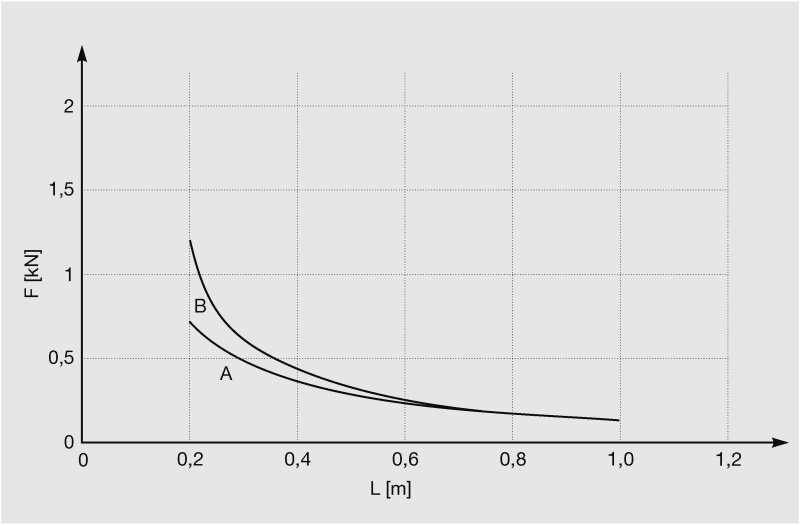

Platine WBD

Courbe de charge valable uniquement en combinaison avec rail 41/41/2,5 ou 41/45/2,5

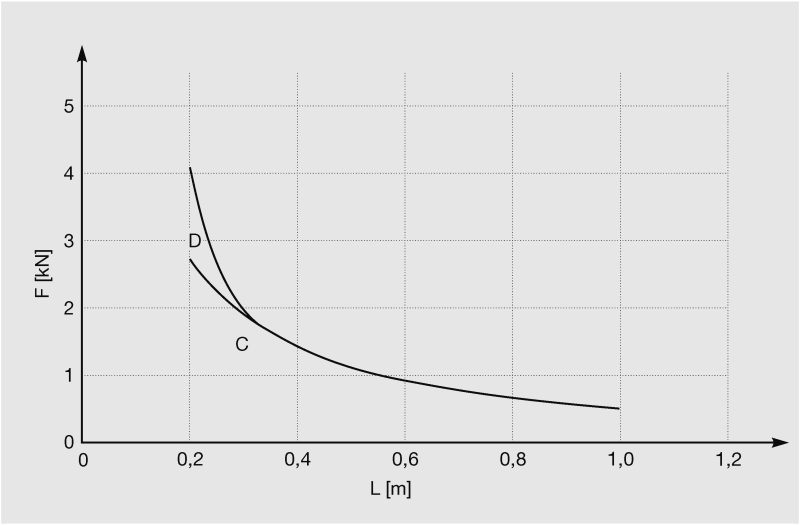

Platine WBD 41/41-45 D

Courbe de charge valable uniquement en combinaison avec rail 41/41/2,5 D ou 41/45/2,5 D

Restrictions σadm ≤ 160 N/mm2 fadm ≤ L/100 pour L > 300 mm fadm ≤ 3 mm pour L = 200 ... 300 mm

Capacité ancrage (cheville) A = 1,5 kN B = 2,5 kN C = 3,5 kN D = 6,0 kN E = 9,0 kN
