Pressix CC 41 - Système de Montage

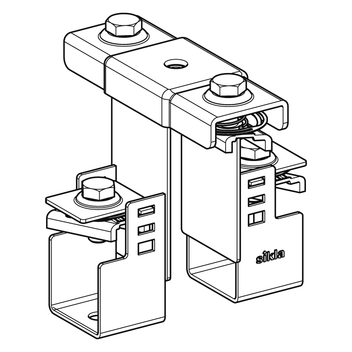

Nœud central IR-M




Application

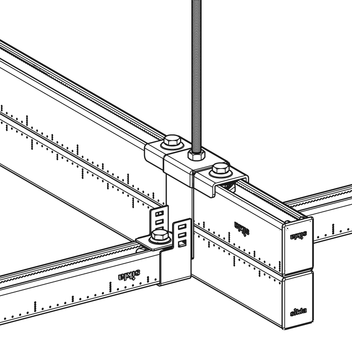

Le nœud de connexion central IR-M est utilisé pour l’installation de plafonds techniques fabriqués à l’aide de rails MS 41. En combinaison avec le nœud de connexion terminal IR-E un plafond technique complet peut être réalisé. Pour le raccordement à la structure, on peut utiliser la suspente de plafond technique IR si nécessaire.
Une installation de plafond technique avec ce système permet une grande flexibilité en cas de modification des process de production.
- Gain de temps grâce à l’utilisation des composants Pressix CC
- Adaptation possible sur plusieurs dimensions de rails
- Modification simple des Nœuds centraux et terminaux
Fourniture
1 x support de fixation IR-RA M10
2 x crochets support pour rail
2 x plaques de fixations
2 x vis 6 pans SKT
2 x écrous rails rapide NT CC 41
Assemblage
1. | Monter les 2 crochets support du nœud central sur le rail principal. |
2. | Placer le support de fixation IR-RA M10 sur les deux crochets support et serrer. |
3. | Insérer le rails transversaux dans les crochets support et les fixer à l’aide des plaques de fixation, écrous rapide NTT CC 41 et les vis 6 pans. |
Caractéristiques techniques

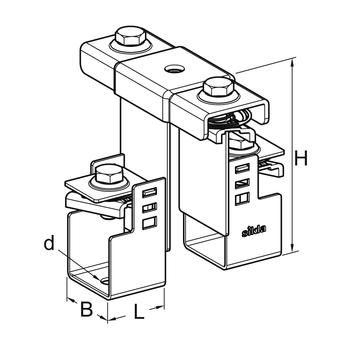

Type | Dimensions appropriées rail principal | Dimensions appropriées rails transversaux | H [mm] | B [mm] | L [mm] | d [mm] |
---|---|---|---|---|---|---|
IR-M 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
IR-M 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

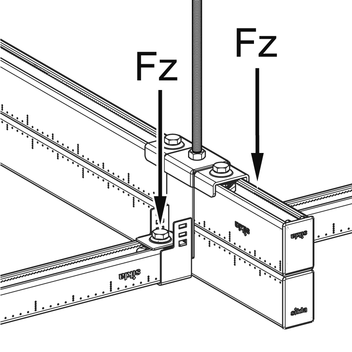

Charge maximale par point de fixation Fz: | 6 kN |
Couple de serrage : | 10 Nm |
Matériel: | Acier, électro-galvanisé |
