Pressix CC 41 - Système de Montage

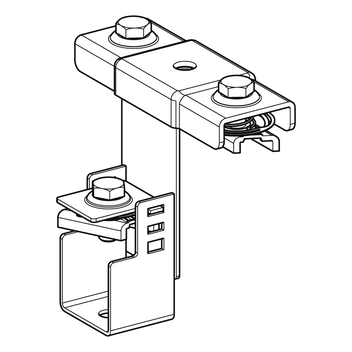

Nœud terminal IR-E
Application
Le nœud de connexion termina IR-E est utilisé pour l’installation de plafonds techniques fabriqués à l’aide de rails MS 41. En combinaison avec le nœud de connexion central IR-M, un plafond technique complet peut être réalisé. Pour le raccordement à la structure, on peut utiliser la suspente de plafond technique IR si nécessaire.
Une installation de plafond technique avec ce système permet une grande flexibilité en cas de modification des process de production.
- Gain de temps grâce à l’utilisation des composants Pressix CC
- Adaptation possible sur plusieurs dimensions de rails
- Modification simple des Nœuds central et terminaux
Fourniture
1 x support de fixation IR-RA M10
1 x crochets support pour rail
1 x plaque de fixation
1 x vis 6 pans SKT
1 x écrous rails rapide NT CC 41

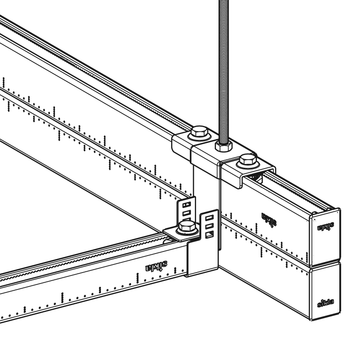

Assemblage
| 1. | Monter le crochet support du nœud terminal sur le rail principal. |
| 2. | Placer le support de fixation IR-RA M10 sur le crochet support et serrer. |
| 3. | Insérer le rail transversal dans le crochet support et le fixer à l’aide de la plaque de fixation, écrou rapide NTT CC 41 et la vis 6 pans. |
Caractéristiques techniques

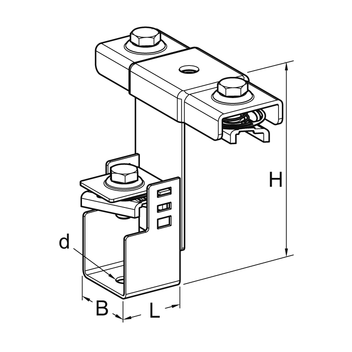

| Type | Dimensions appropriées rail principal | Dimensions appropriées rails transversaux | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-E 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-E 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

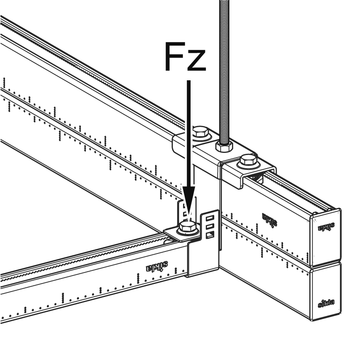

| Charge maximale par point de fixation Fz: | 6 kN |
| Couple de serrage: | 10 Nm |
| Matériel: | Acier, électro-galvanisé |
