Application

Elément de montage rapide complet pour colliers et d'autres éléments de supportage sur rails d'installation de largeur 41 mm, simples et doubles.

• Pas de temps perdu au magasin ou sur le chantier: les 4 éléments constituant le Blockset sont pré-assemblés en usine

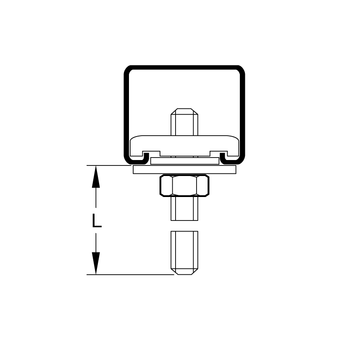

• Ajustement de la hauteur de la tige par simple rotation (plage de réglage variable équivalente à la hauteur interne du rail utilisé)
• Tige poinçonnée à une extrémité pour éviter toute possibilité de chute en cours de réglage ou en service
• Des encoches (tous les 10 mm) servent de repère et d'assise pour pouvoir sectionner les tiges à l'aide de la pince à couper Pressix PBC (pas de sciage, aucun endommagement des pas de vis, aucune retouche nécessaire).

Fourniture

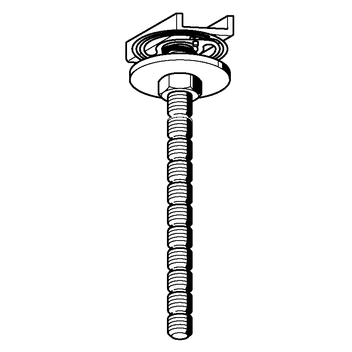

Blockset complet pré-assemblé.

Assemblage

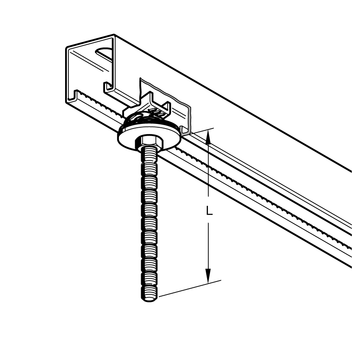

Tenez le Blockset par la tige et pousser dans le rail à l'endroit voulu (l'ecrou-rail aligné dans le sens de l'ouverture): l'écrou-rail se mettra automatiquement en place. Serrer le contre-écrou: c'est fini!
Les réglages (position latérale dans le rail, hauteur de la tige) sont possibles à tout moment (en dé-serrant le contre-écrou si nécessaire)

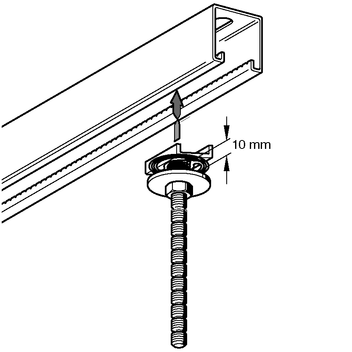

Pour le démontage, s'assurer qu'un espace minimum de 10 mm existe entre la rondelle et les rebords du rail, et tourner la tige à gauche tout en poussant celle-ci vers l'intérieur du rail.

Caractéristiques techniques

FZ = force de traction admissible sur la tige

Conseil: veillez à ne pas dépasser la charge ponctuelle admissible du rail utilisé.
