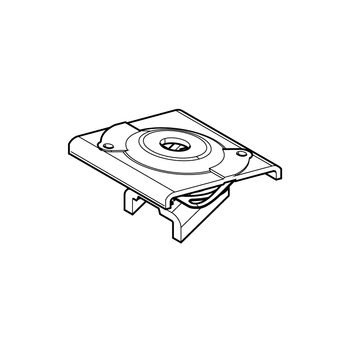

Bloc PBH 41
Application
Elément de montage rapide complet pour colliers et autres éléments de supportage sur rails d'installation de largeur 41 mm, simples ou doubles.
- 2 produits réunis en un seul.
- Accrochage automatique dans les rails d'installation , maintien en position par ressort intégré (utile pour montages sur le plan vertical). Peut être coulissé à la main le long du rail.
- Accepte les tiges filetées encochées Pressix PNS, les tiges filetées standard, les boulons et autres éléments de construction filetés.
Fourniture
Bloc complètement pré-assemblé.
Assemblage
Présenter le bloc contre l'ouverture dans le rail d'installation; en tenant la patte de verrouillage par les bords, appuyer en la tournant à droite de 90°, l'écrou-rail se met en place automatiquement en plaquant l'ensemble en position sur le rail. Glisser l'ensemble le long du rail si nécessaire pour le repositionner, puis serrer l'écrou ou autre élément fileté que vous aurez rajouté - le montage est terminé!
Pour le démontage, suivre l'ordre inverse en tournant la patte de verrouillage de 90° à gauche; au besoin, appuyer légèrement sur la tige ou élément fileté monté pour dégager l'écrou-rail.
Serrer les élements de supportage avec un couple (M) de 40 NM max. - Fini!
Caractéristiques techniques
| Epaisseur de matériel min. Rail 41 [mm] | FZ * [kN] | FQ * [kN] |
|---|---|---|
| 1,5 | 3,0 | 2,0 |
| 2,0 | 5,8 | 2,0 |
| ≥ 2,5 | 5,8 | 2,0 |
Force admissible et FZ * en cas d'incendie
| Epaisseur de matériel min. Rail 41 [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] |
|---|---|---|---|---|
| 2,0 | ≤ 850 | ≤ 430 | ≤ 250 | |
| ≥ 2,5 | ≤ 1000 | ≤ 540 | ≤ 350 | ≤ 250 |
FZ = Effort de traction admissible
FQ = Force perpendiculaire admissible (valable également dans le sens longitudinal du rail)
* La charge admissible des éléments de supportage utilisés doit être respectée. Cela s'applique en particulier en cas d'incendie.
| Matière: | acier, électro-galvanisé |
