Application

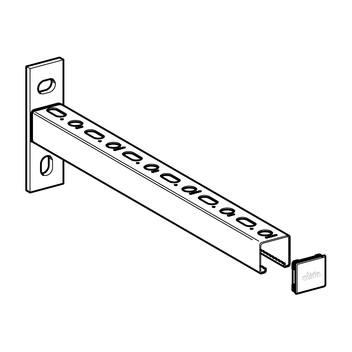

Console servant de support pour tuyauteries ou d'autres charges, pouvant être fixée directement aux parois du bâtiment ou à d'autres structures.

Assemblage

En cas d'installation de tuyauteries de la dilatation, nécessitant ainsi la mise en place de curseurs ou d'éléments coulissants, un renfort latéral doit être fixé sur la console pour absorber les efforts induits sur la support dans la direction de l'axe de tubes. Dans tous les cas, un étai de renfort est nécessaire en cas de porte-à-faux >= 500 mm

Caractéristiques techniques

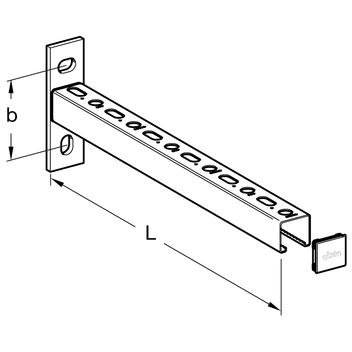

1 = Type 27/25

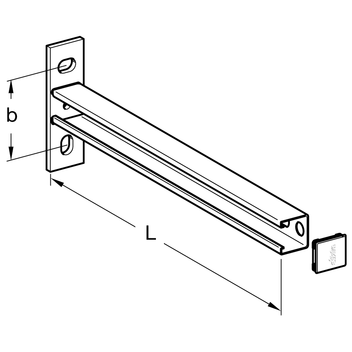

2 = Type 27/37

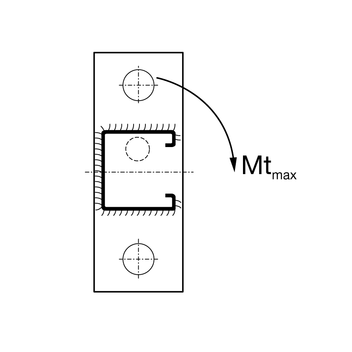

La capacité de charge de chevilles de fixation doit être prise en compte #utile ≤ σadm fadm ≤ L/150 Moment de torsion Mtmax (ne tient pas compte de la torsion du profil) Mtmax = 20 Nm
