Pressix CC 27 - Système de Montage

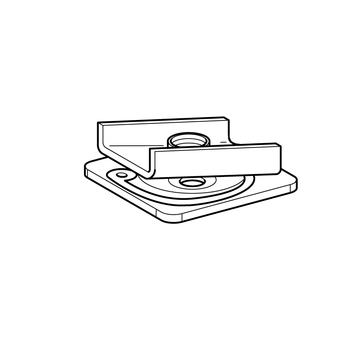

Bloc PB 27


Application
Elément de montage rapide complet pour colliers et d'autres éléments de supportage sur rails d'installation 27.
- Pas de temps perdu au magasin ou sur le chantier: les deux composants sont pré-assemblés en usine.
- Se maintient en position après encliquetage, même dans un rail vertical, grâce à la plaque ressort, et peut être glissé ensuite à la position définitive avant serrage.
- Accepte des fixations rapportées, à l'aide de tiges filetées encochées Pressix PNS, tiges filetées standard, boulons ou d'autres éléments de construction filetés.
Fourniture
Bloc complet pré-assemblé.
Assemblage
Tenez le bloc par les bords, l'écrou rail orienté dans le sens de l'ouverture du rail, et pousser l'ensemble dans le profil à la position de montage voulue en effectuant une rotation à droite (l'écrou-rail pivotera automatiquement en position à l'intérieur du rail). Visser le composant rapporté dessus (couple max. 10 Nm): c'est fini!
Caractéristiques techniques

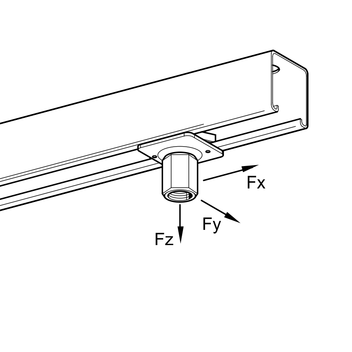

Fz = | 1,5 kN |
Fx = | 0,8 kN |
Matière: | acier électro-galvanisé |
