Application

Elément de montage rapide complet pour colliers et d'autres éléments de supportage sur rails d'installation 27.

  • Pas de temps perdu au magasin ou sur le chantier: tous les composants sont pré-assemblés en usine.
  • Ajustement de la hauteur de la tige par simple rotation (plage de réglage correspondant à la hauteur interne du rail).
  • Se maintient en position après encliquetage, même dans un rail vertical, grâce à la plaque ressort, et peut être glissé ensuite à la position définitive avant serrage.
  • Embout de la tige filetée poinçonnée d'un coté l'empêchant de sortir de l'écrou rail en cours du transport ou lors des réglages sur site.
  • La tige filetée est munie d'encoches à intervalles de 10 mm permettant de la sectionner à l'aide de pince à couper PBC, en évitant ainsi tout besoin de rectification ou d'ébavurage du filetage par la suite.

Fourniture

Blockset complet pré-assemblé.

Assemblage

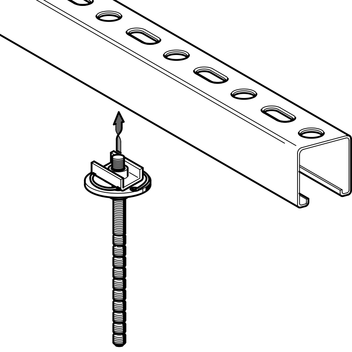

Tenez le blockset par la tige filetée, l'écrou rail orienté dans le sens de l'ouverture du rail, et pousser l'ensemble dans le profil à la position de montage voulue (l'écrou-rail pivotera automatiquement en position à l'intérieur du rail). Serrer le contre-écrou: c'est fini!

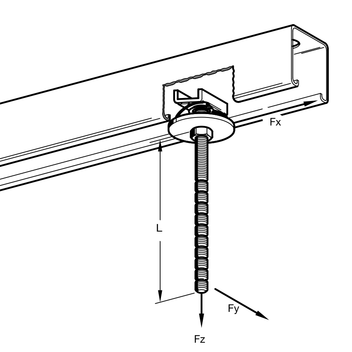

Caractéristiques techniques

Fz =
1,5 kN
Fx =
0,8 kN
Fy =
force perpendiculaire admissible en extrémité de la tige

Matière:
acier, électro-galvanisé
TypeLongueur L
[mm]
Fy
[N]
Poids
[kg]
Condit.
[pièces]
No. article
M8 x 3535750,03100 195888
M8 x 7575350,05100 195895
M8 x 125125200,0650 195901
M8 x 175175-0,0850 195918
M8 x 275275-0,1150 195925
