Application

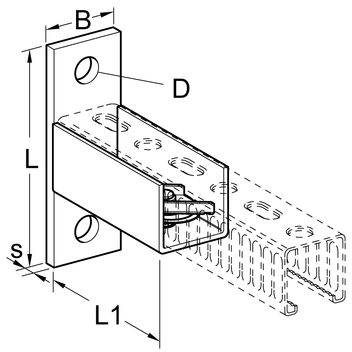

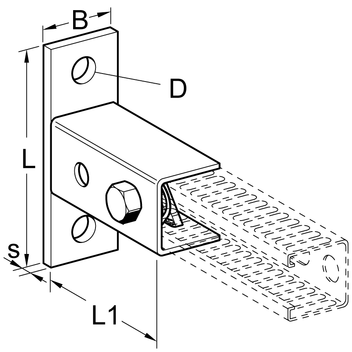

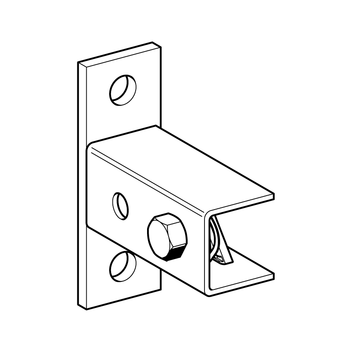

Pour la réalisation de traverses en rail 27 entre deux montants de rail 27 ou pour l’assemblage d’une console-rail.

Attention: lors de l’assemblage d’une console-rail murale à l’aide de la platine en version MH, s’assurer que le rail est solidement ancré en position dans la platine. Les charges Fz s’entendent après serrage du boulon de maintien.

Fourniture

Platine livrée complète et pré-assemblée avec boulon et écrou-rail rapide.

Assemblage

Placer le rail 27 dans la platine en appuyant sur le dos du profil pour que l’écrou-rail se retourne automatiquement en position sur les lèvres du rail. Serrer le boulon (couple de serrage 10 Nm).

Caractéristiques techniques

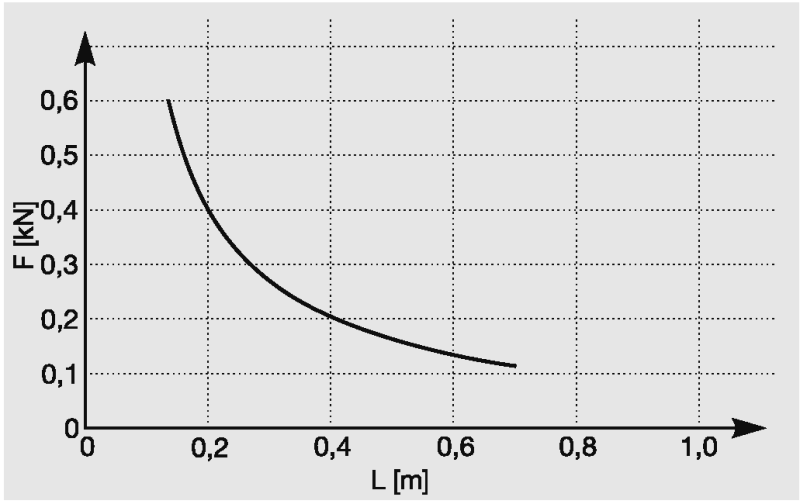

La capacité de charge des chevilles de fixation doit être prise en compte Charge maxi. admissible dans le sens vertical pour montage sous plafond : 0,8 kN
