Support haute température LD - HT HV
Application
Support sur patins réglable en hauteur par paliers de 2,5 mm.
Une largeur de poutre ou de fer de 80 mm minimum est recommandée pour assurer une surface d’appui suffisante.
Ces supports sont conçus pour une utilisation dans la plage de température de 300°C à 500°C. Pour déterminer les charges aux températures de fonctionnement réelles des facteurs de correction k dépendants des matériaux sont utilisés. Les températures attendues selon DIN EN 13480-3 tableau 13.11.2–2 doivent être prises en compte pour la sous-construction.
Fourniture

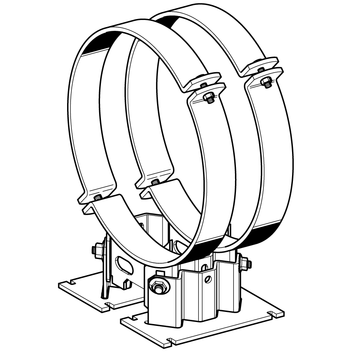

Les parties supérieures et inférieures sont pré-montées à l’aide de boulons traversants permettant les réglages de hauteur. Afin de minimiser la saillie latérale due aux oreilles des colliers de serrage, ils sont orientés axialement à 45° à partir du DN 300 (voir illustration).
Assemblage
Il est important de vérifier que les deux parties du support soient réglées à la même hauteur afin d’assurer une surface d’appui correcte pour les deux plaques de glissement

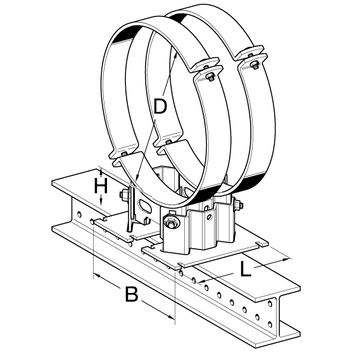

Caractéristiques techniques
| Type | Hauteur H à la livraison [mm] | Hauteur H plage de réglage [mm] | B [mm] DN 200 - 300 | B [mm] DN 350 - 600 |
|---|---|---|---|---|
| LD - HV 150 | 150 | 116 ... 168,5 | 285 | 325 |
| LD - HV 200 | 200 | 171 ... 223,5 | 285 | 325 |
| Coefficient de friction µfrottement Patin (sans plaque de glissement) / siFramo et Simotec: | 0,30 |
Couples de serrage boulonnerie:
| Vis de serrage collier | Couple de serrage [Nm] | Réglage hauteur | Couple de serrage [Nm] |
|---|---|---|---|
| DN 250 - 600 | 60 | Boulons dans montants | 80 |
| Dimensions: | |
| Plaque en métal: | L = 250 mm |
| Matière: | |
| Feuillards d'acier: | EN 10028-2 - 16Mo3, revêtement par poudre résistant à la chaleur, noir |
| Boulons, écrous pour réglages de hauteur: | A4-80 |
| Boulons, écrous des colliers: | A4-70 |
| Température du fluide/gaz | 300°C à 500°C |
| Test de brouillard salin: | Durabilité > 500 heures |
Homologations
Pipe Shoe - external monitoring PDF | 626.1 KB
Délai de livraison sur demande – les marchandises seront fabriquées sur commande.
