Supports de tubes
Jeu d'éléments de guidage FS
Application

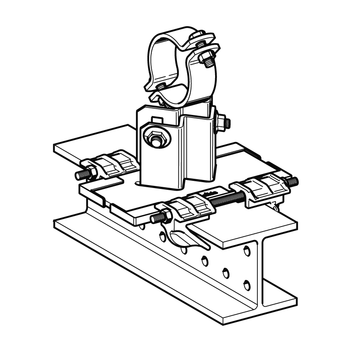

Jeu de composants pour transformer des Supports libres en Supports guidés.
Epaisseur d'aile max t ≤ 30 mm
Fourniture
Le jeu de guidage pré-monté comprend:
4 Crochets de fixations
2 Tiges filetées
Eléments intermédiaires:

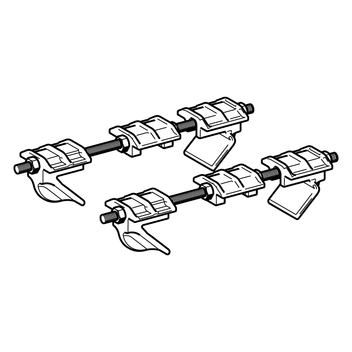

2 pour le FS 240/260

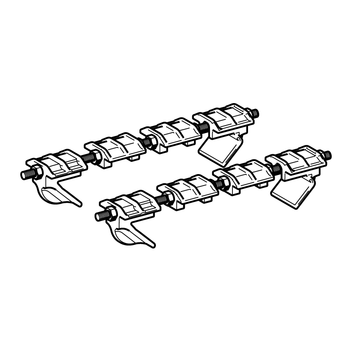

4 pour le FS 280/300
Ecrous 6 pans:
4 pour les FS 80/120, FS 140/160 et FS 180/220
8 pour le FS 240/260 et 12 pour le FS 280/300
Caractéristiques techniques
|
Epaisseur d’aile [mm] | Largeur d’aile 80 - 220 mm Couple de serrage [Nm] | Largeur d’aile 221 - 300 mm Couple de serrage [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Matière: | |
| Feuillards d'acier: | acier, revêtement HCP |
| Tiges filtées, écrous: | acier, revêtement HCP |
| Pinces: | fonte, revêtement HCP |
Homologations
Pipe Shoe - external monitoring PDF | 626.1 KB
