Jeu d'attaches Point Fixe XS
Application
Jeu de composants pour transformer des Supports libres en Points Fixes. Dans ces cas, la plaque de glissement doit être démontée du patin du Support libre.
Epaisseur d'aile max t ≤ 30 mm
Fourniture

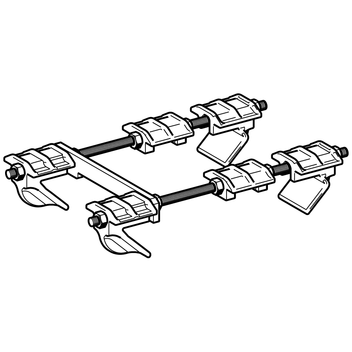

Le jeu d’attaches point fixe pré-monté se compose de :
4 crochets de fixations
2 tiges filetées
1 traverse pour point fixe
2 éléments intermédiaires (XS 280/300)
Ecrou 6 pans :
4 pour XS 80/120 et XS 140/160
6 pour XS 180/220 et XS 240/260
10 pour XS 280/300
Assemblage

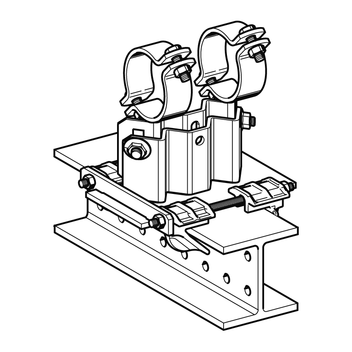

La reprise de charge axiale du point fixe ne peut être assurée que grâce à l’utilisation d’une protection contre le glissement (Par exemple taquet) soudé par un professionnel. Celle-ci doit être prévue lors de l'étude et la conception de la tuyauterie et relève de la responsabilité de l’installateur.
Caractéristiques techniques
|
Epaisseur d’aile [mm] | Largeur d’aile 80 - 220 mm Couple de serrage [Nm] | Largeur d’aile 221 - 300 mm Couple de serrage [Nm] |
|---|---|---|
| 5 - 10 | 40 | 15 |
| 11 - 20 | 25 | 15 |
| 21 - 30 | 20 | 15 |
| Matière: | |
| Feuillards d'acier: | acier, revêtement HCP |
| Tiges filetées, écrous: | acier, revêtement HCP |
| Pinces: | fonte, revêtement HCP |
Homologations
