Système de montage siMetrix 46
Equerre CN 46
Application

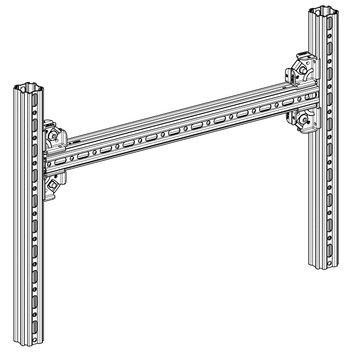

Pour la fabrication de traverses ou de consoles réalisées avec le profil de montage PRO 46.
Assemblage
Appuyez sur l'équerre pour l'encliqueter sur les faces adjacentes des deux profils, puis la bloquer en place en serrant les vis.
Selon le cas chaque connexion doit être assurée à l'aide d'une ou de deux équerres. Pour des consoles les équerres doivent impérativement être utilisées par paires.
Caractéristiques techniques

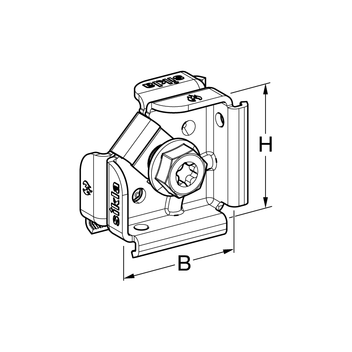

| Type | H [mm] | B [mm] | Vis |
|---|---|---|---|
| CN 46 | 50 | 50 | M10 |

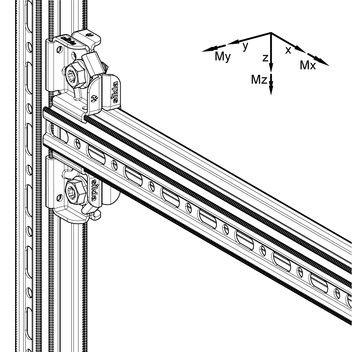

| Type | Vx,adm. [kN] | ± Vy,adm. [kN] | ± Vz,adm. [kN] | My,adm. [kNm] | - My,adm. [kNm] | ± Mz,adm. [kNm] |
|---|---|---|---|---|---|---|
| CN 46 (sur un côté) | 0,72 | 0,83 | 0,72 | 0,12 | 0,09 | 0,02 |
| CN 46 (par paires) | 1,22 | 2,62 | 1,49 | 0,22 | 0,22 | 0,09 |
| Têtes de vis: | Empreinte interne T50 et hex. SW 17 |
| Couple de serrage: | 30 Nm |
| Matière: | acier, HCP |
