Kit montage charpente LKA




Application
Kit complet pour le montage d’une chaîne de suspente sur fers charpente de largeur d’aile comprise entre 100 et 310 mm. Le gousset soudé sur platine prémontée sur la section de profil siFramo 80/30 sert à l’accrochage d’une chaîne de suspente LKV en dimensions M10 à M16 destinée au supportage de colliers horizontaux de type Stabil Form C LK.
Fourniture
Deux jeux de fixations complets pour monter le kit sur fer charpente. L'ensemble est composé de:

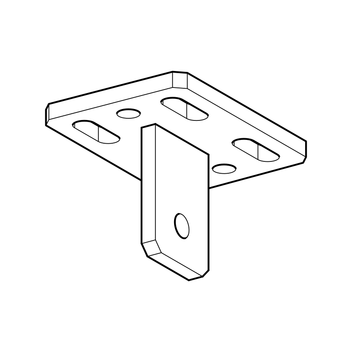

1 section de profil siFramo 80/30 (longueur indiquée dans le tableau ci-dessous) avec platine-gousset prémontée siFramo HP F 80 (Type L ou Q)
2 étriers-profil SB F 80/30-40
Assemblage

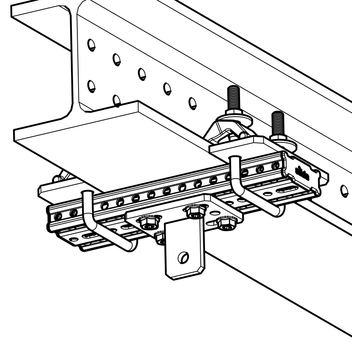

Fixer la section de profil siFramo 80/30 sous le fer à l’aide des étriers-profil SB F 80/30-40.
Couple à appliquer sur les écrous de serrage des étriers-profil : 40 Nm
Type A: La chaine de suspente est orientée transversalement par rapport au fer
Type B: La chaine de suspente est orientée dans le même sens que le fer
Caractéristiques techniques
Charge de traction maximale admissible suivant la largeur du fer charpente:
Type | 100 - 199 mm | 200 - 310 mm |
---|---|---|
M10 | 10,9 kN | 10,8 kN |
M12 | 11,5 kN | 11,3 kN |
M16 | 12,1 kN | 11,9 kN |
Les exigences retenues pour la conception et la construction des composants, et les contrôles et essais de charge ont été effectués en conformité avec les directives VGB R 510 L, Partie I, KTA 3205,3 et DIN EN 13480-3

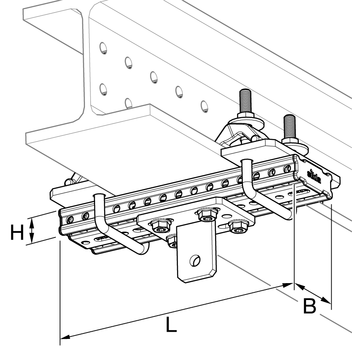

Largeur d'aile [mm] | L [mm] | B [mm] | H [mm] |
---|---|---|---|
100 - 160 | 300 | 80 | 30 |
161 - 310 | 440 | 80 | 30 |
Matière: | Acier, revêtement HCP |
