SYSTÈMES DE
SUPPORTAGE
siFramo 80

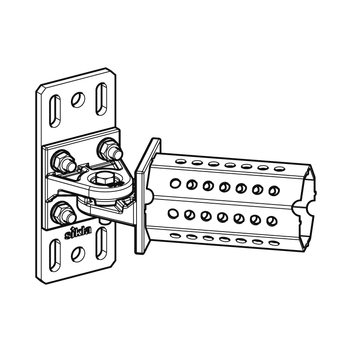

Support articulé GE F 80

Application

Composant destiné à la réalisation d’un étai de renfort sous consoles murales ou pour augmenter la résistance de traverses dans des constructions de cadres ou de supports en profils siFramo 80. L’angle α peut être réglé librement entre 25° et 155°.

Assemblage

Fixation de la platine du support articulé sur profil TP F 80 à l’aide de 4 vis autoformeuses FLS F. Le montage du profil TP F 80 servant d’étai sur la douille octogonale se fait également avec 4 vis autoformeuses, soit un total de 8 vis. Pour déterminer la longueur de coupe du morceau de profil constituant l’étai, consulter le tableau ci-dessous.
Après montage et réglage de l’ensemble à l’angle souhaité, serrer le jeu de boulonnerie au niveau de l’articulation à 40 Nm.

Caractéristiques techniques

Type
Hauteur H
[mm]
Longueur L
[mm]
Largeur B
[mm]
Angle α
Maße der
Grundplatte
[mm]
GE F 80 - 80 140 80 80 25° - 155° -
GE F 80 - 80 q 140 80 80 25° - 155° 190 x 80 x 8

Matière:
acier, revêtement HCP

TypePoids
[kg]
Condit.
[pièces]
No. article
GE F 80 - 802,11 113835
GE F 80 - 80 q3,01 113834
