siFramo 100
Kit de montage MS 5P
Application
Eléments pour la fixation sur fers charpentes des Consoles TKO, Consoles renforts SKO, Platines d’extrémité WBD ou Supports articulés GE F.

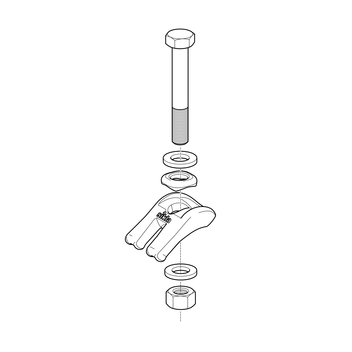

Fourniture
| Type | Crapaud [Quantité] | Platine AU [Quantité] | Boulonnerie HR* [Quantité] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
* Boulonnerie HR selon EN 14399-3 composée de: Vis hex M12 ou M16, 2 rondelles, 1 écrou hex.
Assemblage

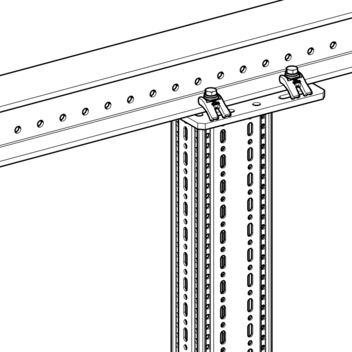

| 1. | Positionner le crapaud avec le nez sur le fer et les deux jambes reposant sur la platine de la console etc. à monter |
| 2. | Monter la platine AU et boulonnerie HR et effectuer le serrage suivant les valeurs de couple préconisées. |
La platine AU assure le montage parfaitement perpendiculaire du boulon et évite tout glissement ou contrainte de flexion. Une force de précontrainte élevée et continue est garantie grâce à la boulonnerie HR.
Caractéristiques techniques

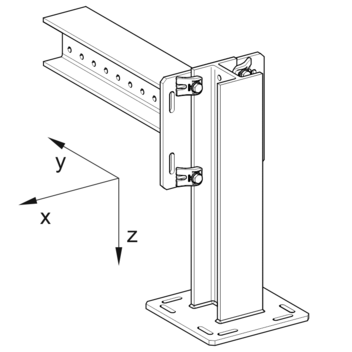

| Type | Plage de serrage [mm] | Couple de serrage MA [Nm] / Weiterdrehwinkel | Fy adm. par crapaud [kN] | Capacité portante Fz par jeu = 4 crapauds [kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 26,3 | 12,0 * |
| M16 S | 4 - 40 | 140 / 90° | 32,0 | 13,6 * |
* Les données correspondent aux cas les plus défavorables pour épaisseurs de fer 30 mm (M12) ou 40 mm (M16) et un coefficient de glissement μHaft = 0,20. Une force de traction F agissant éventuellement dans l’axe y n'a pas été considérée.
| Matière: | acier, HCP |
