siFramo 100

Etrier-profil SB F 100

Application

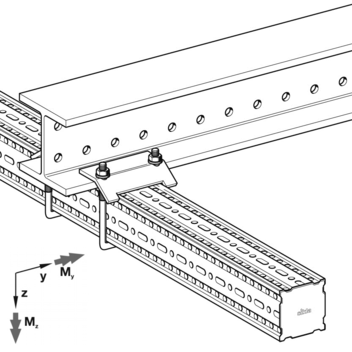

Elément pour le montage bilatéral d'un profil, traverse ou console de type F 100 sur fers charpente.

Fourniture

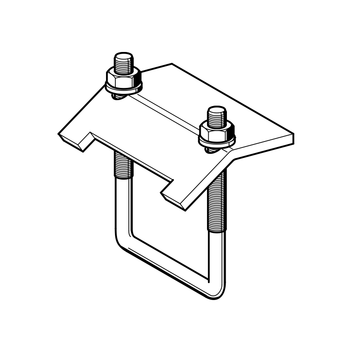

Type SB F 100-16:
Etrier forme U fileté M10
Plaque de fixation
2 écrous 6 pans M10
2 rondelles

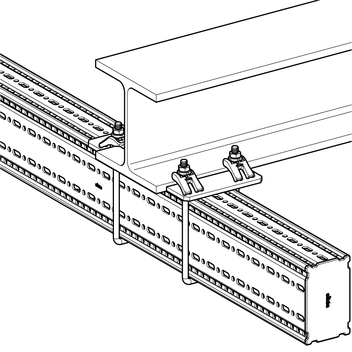

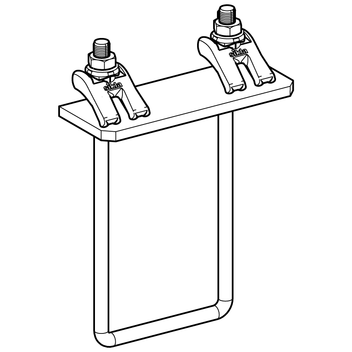

Type SB F 100-40 et 100/160-40
Etrier forme U fileté M12
Plaque de fixation
2 crapauds SPA 5P AU
2 écrous 6 pans M12

Assemblage

L'étrier-profil SB F 100 doit être installé par paire.
Type 16 pour fers épaisseur d'aile jusqu’à 16 mm
Type 40 pour fers épaisseur d'aile jusqu’à 40 mm

Caractéristiques techniques

Typ
Filetage
Couple de serrage
[Nm]
Fz
Chaque étrier [kN]
Fy
[kN]
My
[kNm]
Mz
[kNm]
SB F 100-16 M10 40 9,5 * * *
SB F 100-40 M12 85 16 * * *
SB F 100/160-40 M12 85 16 * * *

* La force transversale maximale admise et le moment est à vérifier dans notre guide de montage siFramo-siMotec en fonction du cas type.

Matière:
Acier, FK 8.8, HCP

Homologations

TypePoids
[kg]
Condit.
[pièces]
No. article
SB F 100-160,720 113082
SB F 100-401,610 113083
SB F 100/160-401,710 113101
