Système de montage siMetrix 46
Platine d'extrémité MPA F

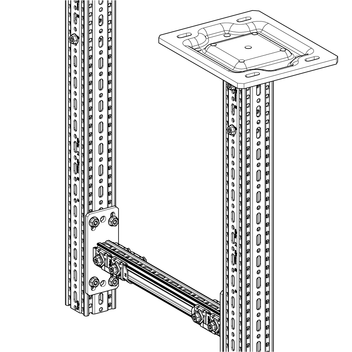

Application
Pour la construction de structures plus légères en combinaison avec le système à forte capacité de charge siFramo. Permet la transition du système du profil porteur siFramo TP F 80 ou 100 au profil de montage siMetrix PRO 46.
Assemblage
Ecartez vers l'extérieur le haut des plaques de verrouillage des deux côtés, insérez le profil jusqu'à l'enfermer. Les plaques de verrouillage doivent s'engager dans les rainures du profil. Serrez ensuite les vis.
Montage par verrouillage de forme au profil TP F à l'aide de 4 Vis auto-formeuses FLS F.
Caractéristiques techniques

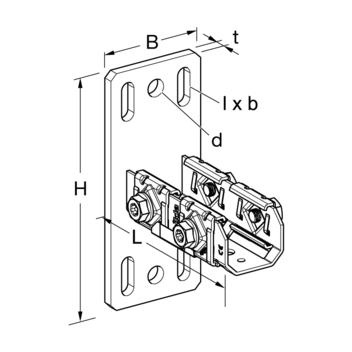

| Type | B [mm] | H [mm] | t [mm] | d [mm] | l x b [mm] | L [mm] | Serrage plaques sur les 2 côtés par vis |
|---|---|---|---|---|---|---|---|
| MPA F 80-46 | 80 | 190 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |
| MPA F 100-46 | 100 | 210 | 8 | 14 | 20 x 11 | 137 | 4 x M10 |

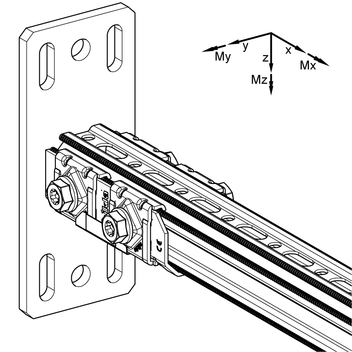

| Type | Vx,adm. [kN] | ± Vy,adm. [kN] | Vz,adm. [kN] | - Vz,adm. [kN] | My,adm. [kNm] | - My,adm. [kNm] | ± Mz,adm. [kNm] |
|---|---|---|---|---|---|---|---|
| MPA 46 | 1,62 | 2,44 | 2,64 | 3,55 | 0,41 | 0,36 | 0,39 |
| Configuration: | Berceau soudé sur platine |
| Tête de serrage: | empreinte interne T50 et hex SW 17 |
| Couple de serrage: | 20 Nm |
| Matière: | acier, HCP |
