Application

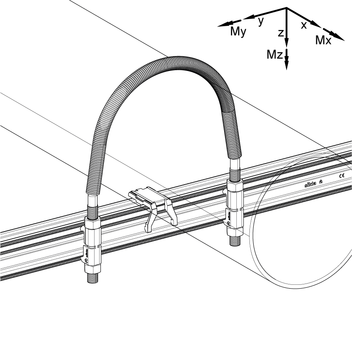

Etrier RUB 46 pour la fixation de tubes sur profil PRO 46 dans de nombreuses applications de routage et de distribution de fluides et de gaz techniques. Des étriers peuvent servir de points de guidage et aussi de Points Fixes sur des installations de tubes sur les plans horizontaux et verticaux.

Fourniture

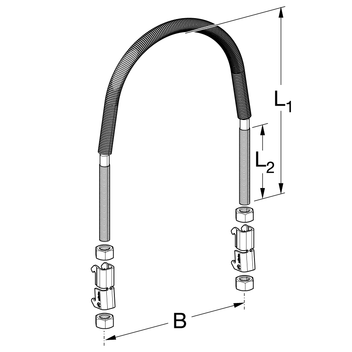

Ensemble complet pré-assemblé, consistant en:
2 x crapauds MPK 46
2 x écrous montés de chaque côté
1 x étrier avec gaine ECT (servant de barrière à la corrosion bimétallique)
1 x patin de glissement GA 41-46 (pièce jointe)

Assemblage

Pour utilisation en tant que point coulissant, les écrous supérieurs et inférieurs situés des deux côtés de l'étrier doivent être serrés. Ainsi la liberté de mouvement du tube n'est pas entravée.
Pour un Point Fixe, il faut d'abord serrer les deux écrous inférieurs de chaque côté jusqu'à coincer le tube. Ensuite serrer les écrous supérieurs. Pour les Points Fixes, ni la capacité de résistance à la charge de la structure de soutènement, ni la limite de flexion de l'étrier ne doivent être dépasséés.

Caractéristiques techniques
