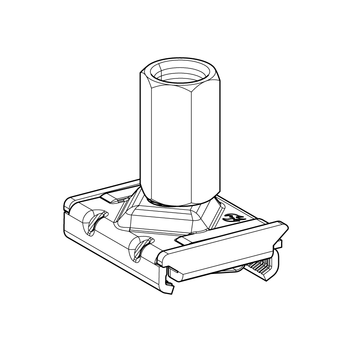

Bloc PBH 46
Application
Elément de montage rapide pour colliers et autres éléments de construction sur le profil siMetrix PRO 46. Une fois encliqueté, il s'auto-maintient grâce à l'effet de serrage, mais peut en même temps être facilement déplacé à la main le long du profil. A compléter par le rajout de tige PNS, tige filetée ou autre élément de raccordement.
Fourniture
Bloc complètement pré-assemblé.
Types M12, M16 et 1/2" pré-monté avec adaptateur.
Assemblage
Encliqueter le bloc sur le profil, serrer la pièce de liaison filetée rapportée à l'aide d'un contre-écrou. Pour le démontage, après avoir enlevé le contre-écrou, appuyer sur l'épaulement (point le plus haut) de la partie supérieure du bloc et retirer le bloc du profil.
Caractéristiques techniques

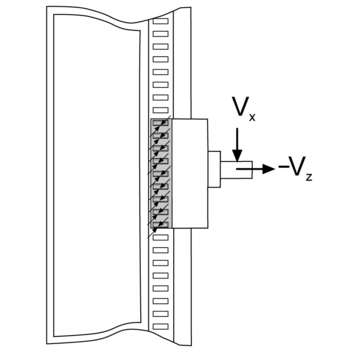

| Type | ± Vx,adm. * [kN] | ± Vy,adm. * [kN] | ± Vz,adm. [kN] ≤ M8 | ± Vz,adm. [kN] ≥ M10 | ± Mx,adm. * [kNm] | ± My,adm. * [kNm] |
|---|---|---|---|---|---|---|
| PBH 46 | 0,55 | 2,54 | 4,0 | 4,33 | 0,08 | 0,09 |
* Direction de la charge non-testée sous RAL
| Couple de serrage: | 15 Nm |
| Matière: | acier, HCP |
Homologations
 | Ce produit a été distingué par le "label de qualité pour fixations de tubes" ["Gütezeichen Rohrbefestigung"] et est soumis à des contrôles indépendants de qualité selon RAL GZ-655. |
* = pas de distinction
