Application

Supportage de gaines de ventilation rectangulaires directement sous plafond ou pour installations suspendues par tiges filetées.
Les types SL et SZ servent au suspension isophonique de gaines rectangulaires et à diverses applications nécessitant de l'isolation acoustique selon DIN 4109. Les trous oblongs autorisent des réglages de position (voir tableau pour valeurs correspondant aux tiges M10) afin de compenser d'éventuels écarts d'alignement des fixations ou de tolérances du bâtiment.
Les types SL et SZ disposent d'un plot isophonique chapeauté des deux cotés d'un capuchon métallique, ce qui permet leur utilisation pour installations de gaines en colonnes montantes à l'aide de rails d'installation et de doubles-écrous ou d'écrous-rails, rondelles et écrous.

Fourniture

Types SL et SZ livrés complets avec plot isophonique imperdable pré-monté.

Assemblage

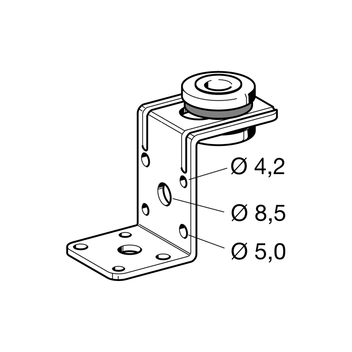

Par rivets (Ø 4 - 5 mm), vis à tôle (Ø 4 - 5 mm) ou vis métriques (M8).

Caractéristiques techniques
