Supports coulissants

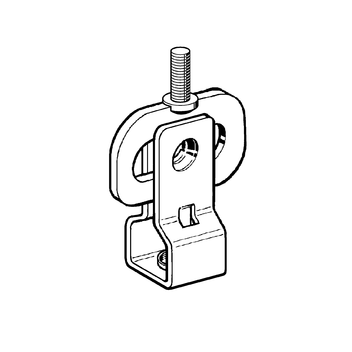

Elément coulissant GLE LC

Application

L'élément coulissant LC sert de suspente individuelle directe sous plafond ou, en cas de nappes parallèles, peut être monté sous rails d'installation Sikla.

  • De légers mouvements latéraux de la charge suspendue sont admis.
  • La roulette dans la partie mobile garantit un glissement propre, sans à-coups et sans bruit.
  • Le type LC-A est pour une épaisseur d'isolation jusque 25 mm.

Fourniture

Entièrement pré-assemblé.

Assemblage

Le type LC-1 offre en plus une possibilité de réglage en hauteur jusqu'à 15 mm.
Le rajout de contre-écrous de part et d’autre est recommandé pour les fixations
par chevilles ou écrous-rails et pour bloquer le collier à la hauteur voulue.

Caractéristiques techniques

Charge utile (traction):
1 kN
Voie de glissement:
max. 25 mm
Déviation latérale:
max. 2°
Matière:
acier électro-galvanisé

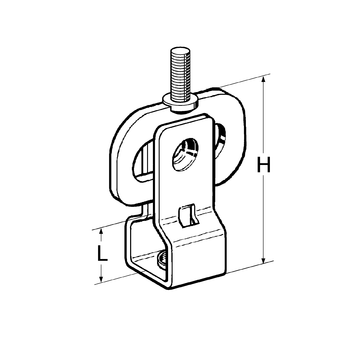

Type
Raccord fileté
(partie fixe)
Raccord fileté
(partie mobile) x L
Hauteur H
[mm]
LC-A 22 M8 x 22 M8 x 22 76
LC-I M8 x 22 M8 /15* 68

* plage de réglage (mm)

TypePoids
[kg]
Condit.
[pièces]
No. article
LC-A 220,09100 151069
LC-I0,09100 151078
