Kit de montage MS 5P inox
Application
Le kit de montage MS 5P inox sert pour la fixation sur fers charpentes des Consoles TKO, Consoles renforts SKO, Platines d’extrémité WBD ou Supports articulés GE F.

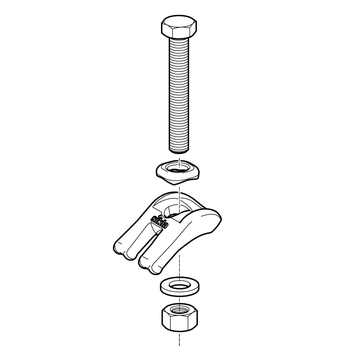

Fourniture
| Type | Crapaud [Quantité] | Platine [Quantité] | Boulonnerie inox * [Quantité] |
|---|---|---|---|
| M12 S | 4 x M12 | 4 x M12 | 4 x M12 x 80 |
| M12 S2 | 2 x M12 | 2 x M12 | 2 x M12 x 80 |
| M16 S | 4 x M16 | 4 x M16 | 4 x M16 x 100 |
| M16 S2 | 2 x M16 | 2 x M16 | 2 x M16 x 100 |
* Boulonnerie inox composée de: Vis hex. M12 ou M16, 1 rondelle, 1 écrou 6 pans (lubrifié aux polymers)
Assemblage
| 1. | Positionner le crapaud avec le nez sur le fer . |
| 2. | Monter la platine et boulonnerie inox et effectuer le serrage suivant les valeurs de couple préconisées. |
La platine assure le montage parfaitement perpendiculaire du boulon et évite tout glissement ou contrainte de flexion. Une force de précontrainte élevée et continue est garantie grâce à la boulonnerie inox.
Caractéristiques techniques
| Type | Plage de serrage [mm] | Couple de serrage MA [Nm] / Angle de rotation suppl. | Fy adm. par crapaud [kN] | Capacité portante Fz par jeu = 4 crapauds kN] |
|---|---|---|---|---|
| M12 S | 1 - 30 | 60 / 90° | 17,6 | 8,1 * |
| M16 S | 4 - 40 | 140 / 90° | 19,8 | 8,4 * |
* Les données correspondent aux cas les plus défavorables pour épaisseurs de fer 30 mm (M12) ou 40 mm (M16) et un coefficient de glissement μHaft = 0,20. Une force de traction F agissant éventuellement dans l’axe y n'a pas été considérée.
| Matière: | acier inox A4 |
