Produits HCP

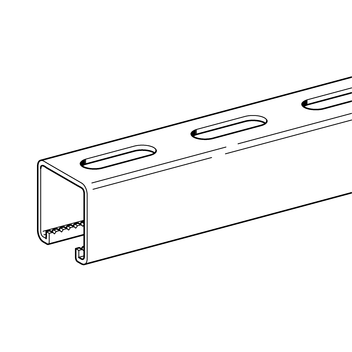

Rail d'installation MS 41 HCP

Application

Pour la construction simple et rapide de traverses, d’appuis muraux et de cadres porteurs, soit sur chantier ou en préfabrication dans des ateliers.

Fourniture

Disponibles en longueur de 6 mètres, en versions simples ou doubles. Les rails doubles préfabriqués en usine sont assemblés par un système de poinçonnage breveté Torx® qui n’entame pas la couche de galvanisation, évitant ainsi tout point potentiel de corrosion.

Assemblage

Tous les rails 41 HCP disposent de bords intérieurs retournés et crantés. De multiples possibilités de montage existent par combinaison avec des doubles-écrous, équerres, consoles et autres produits HCP Sikla.

Caractéristiques techniques

Matière:
acier HCP

D = Rail double

Type
L/H/ép [mm]
Couple de résistance
[cm3 ]
Moment d'inertie
[cm4 ]
Rayon de giration
[cm]
41/21/2,0
Wy : 0,82
Wz : 2,11
ly : 0,92
lz : 4,32
iy : 0,75
iz : 1,64
41/31/2,0
Wy : 1,61
Wz : 2,90
ly : 2,55
lz : 5,96
iy : 1,10
iz : 1,69
41/41/2,0
Wy : 2,50
Wz : 3,65
ly : 5,21
lz : 7,48
iy : 1,44
iz : 1,73
41/41/2,5
Wy : 2,94
Wz : 4,39
ly : 6,17
lz : 9,01
iy : 1,44
iz : 1,72
41/62/2,5
Wy : 5,75
Wz : 6,29
ly : 18,08
lz : 12,91
iy : 2,10
iz : 1,77
41-75/75/3,0
Wy : 10,29
Wz : 11,41
ly : 44,30
lz : 42,80
iy : 2,53
iz : 2,48

41/21/2,0 D
Wy : 2,35
Wz : 4,22
ly : 4,94
lz : 8,65
iy : 1,24
iz : 1,64
41/41/2,5 D
Wy : 8,96
Wz : 8,79
ly : 36,73
lz : 18,03
iy : 2,46
iz : 1,72
41-75/75/3,0 D
Wy : 30,66
Wz : 22,83
ly : 230,02
lz : 85,60
iy : 4,07
iz : 2,48

Type
L/H/ép [mm]
Section
A
[cm2 ]
Distance
e
[cm]
Charge ponc-
tuelle maxi
admissible
Fmax [kN]
Moment de
torsion maxi.
Mq [Nm]
41/21/2,0 1,60 1,11 4,0 44,5
41/31/2,0 2,08 1,58 4,0 44,5
41/41/2,0 2,48 2,07 4,0 44,5
41/41/2,5 3,03 2,09 6,0 44,5
41/62/2,5 4,08 3,14 6,0 44,5
41-75/75/3,0 6,92 4,30 10,0 44,5

41/21/2,0 D 3,20 2,10 4,0 44,5
41/41/2,5 D 6,06 4,10 6,0 44,5
41-75/75/3,0 D 13,84 7,50 10,0 44,5

Note:
Toutes les valeurs dans les deux tableaux se réfèrent aux rails perforés. Pour les caractéristiques techniques voir chapitre Pressix CC 41.

Homologations



Ce produit a été distingué par le ‘’label de qualité pour fixations de tubes’’ [Gütezeichen Rohrbefestigung] et est soumis à des contrôles indépendants selon RAL GZ-655.

* = pas de label de qualité RAL

TypeLongueur
[m]
Type
perforation
Poids
[kg/m]
Condit.
[m]
No. article
41/21/2,0631,326 193860
41/31/2,0631,646 198896
41/41/2,0631,976 196724
41/41/2,5632,366 161497
41/62/2,5633,136 199527
41-75/75/3,0645,686 174008

41/21/2,0 D *632,646 193884
41/41/2,5 D *634,746 166748
41-75/75/3,0 D *6411,246 173981
