Support anti-vibratile SDE 1

Application

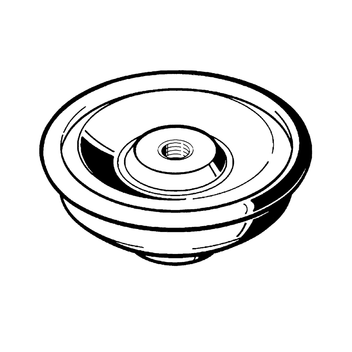

Support anti-vibratile avec options de raccordement en M10 ou triple filetage (M8/M10 interne, M16 externe).

L'isolant acoustique en EPDM est entièrement encapsulé dans l'embase, ce qui évite tout risque de déboîtement sous charge, et de désoladirisation du support même en cas de destruction de l'isolant lors d'un incendie.

Fourniture

Chaque isolateur SDE 1 est livré avec un bout de tige filetée M10 x 25 (non monté).

Assemblage

Le SDE 1 est conçu pour un montage au plafond, au sol et au mur. Visser la tige M10 x 25 dans la partie postérieure de l’isolateur. Visser manuellement l’isolateur au support (cheville femelle, ou écrou rail M10). Se servir de la clé pour élément SDE pour le serrage définitif.

Conseil:
En cas de montage mural, éviter les moments de flexion trop importants : par exemple en fixant un rail d'installation ou une équerre de consolidation sur plusieurs SDE 1.

Caractéristiques techniques

Charge statique admissible (charge permanente):
Traction: 2,5 kN
Compression: 3,0 kN
Cisaillement: 0,5 kN
Constante dynamique cd en fonction de la charge statique:
à 0,12 kN 13,7 kN/cm
à 0,40 kN 16,9 kN/cm
à 0,80 kN 30,5 kN/cm
Isolation acoustique:
jusqu'à 18,9 dB(A)
Plage de température:
-50°C jusqu'à +110°C

Type
Raccordement bâtiment/rail
Raccordement

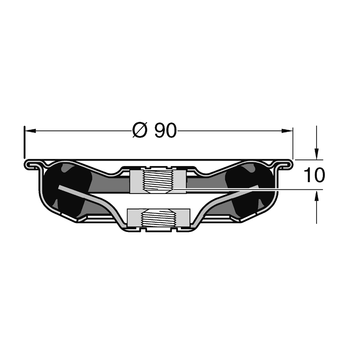

SDE 1 - M10 M10 M10

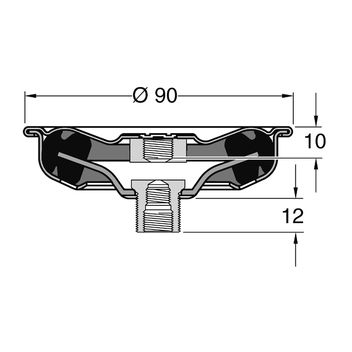

SDE 1 - 3G M10 raccord 3G: M8/M10/M16

Matière:
Pièces métallique:
acier, électro-galvanisé
Insert isophonique:
EPDM, dureté 45+/-5° Shore
TypePoids
[kg]
Condit.
[pièces]
No. article
SDE 1 - M100,2725 162735
SDE 1 - 3G0,2725 136989
