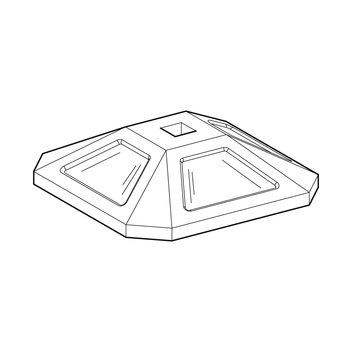

Platine isolée carrée SHB SQF




Application
Pied pour le montage de supports sur toitures plates, terrasses ou sols de bâtiments avec revêtements peints ou couches de finition / d’étanchéité en matières synthétiques. Particulièrement adaptée aux installations de
machines tournantes, tuyauteries, gaines de ventilation ou passages piétons
au-dessus d’équipements installés en terrasse ou au sol.
Assemblage

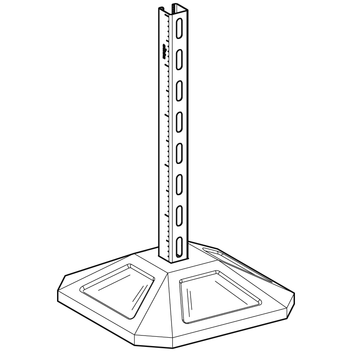

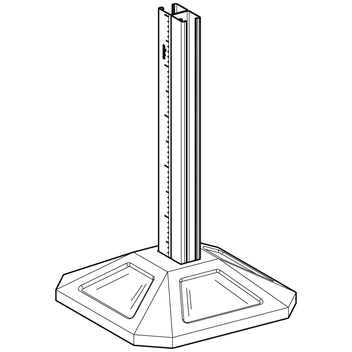

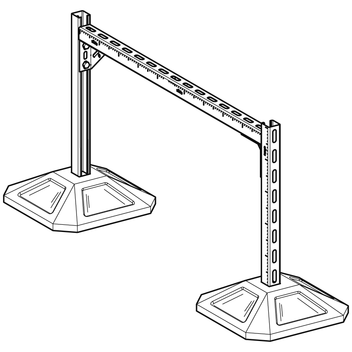

Montage avec rails d’installation type 41/41 et 41/41 D.
Caractéristiques techniques
Type | Charge utile max. à compression FN [kN] | Hauteur [mm] | Profondeur d'insertion [mm] |
---|---|---|---|
SQF 350 | 16 | 100 | 70 |
SQF 500 | 16 | 130 | 90 |
Il est de la responsabilité de l'utilisateur de mener des essais pour vérifier les valeurs de friction. L’utilisation d’une séparation supplémentaire adaptée au type d’étanchéité peut être nécessaire. Il peut s’avérer nécessaire d’intercaler un autre matériau adapté aux caractéristiques de la surface d’étanchéité. De même, les données statiques doivent être vérifiées et validées par un ingénieur qualifié.
Matière: | Bloc - Caoutchouc SBR |
