Kit de jumelage KL


Application

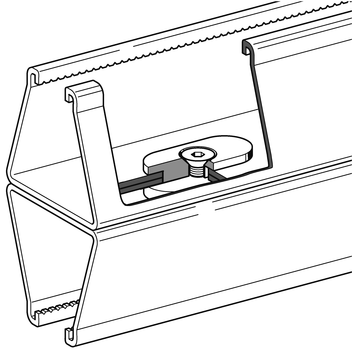

Pour construire des rails doubles à partir de rails simples Sikla, d'épaisseurs minimales de 2,0 mm.
Ce système peut être aussi employé pour des pré-fabrications en l'atelier. L'utilisation d'une clé à six pans pour le verrouillage est importante de manière à s'assurer que les valeurs statiques soient obtenues.
Attention: Les valeurs indiquées pour les rails doubles s'appliquent exclusivement pour les assemblages de rails d'installation de marque Sikla.
Fourniture

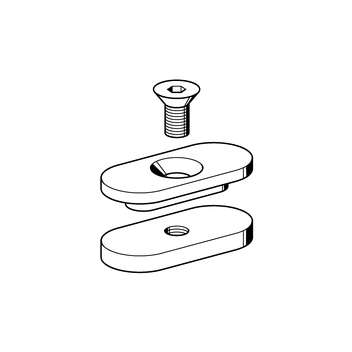

Entretoise filetée, entretoise à trou conique, vis à tête fraisée M8.
Assemblage
Distance maximale entre deux kits de jumelage: 500 mm.
Nombre de Kits de jumelage KL demandé: rail à 2 m = 5 pièces, rail à 6 m = 13 pièces. Placer toujours un kit de jumelage à chaque extrémité.
Pour le rail 41/21/2,0 le positionnement d’écrous-rails, doubles-écrous etc.. n’est pas possible au-dessus des emplacements des kits de jumelage.
Couple de serrage: M = 25 Nm
Caractéristiques techniques
Matière: | fonte mécanique, électro-galvanisée |
